Преимущества и виды автоматических ворот
Когда вы думаете об автоматических воротах, вы можете представить себе роскошный особняк или сверхсекретный промышленный объект. Тем не менее, эти высокотехнологичные компоненты ограждения помогают владельцам загородных территории лучше защитить свои дома, предприятия и складские помещения.
Однозначно, установка автоматических ворот на участке принесет много пользы, и все недостатки можно просто списать на некоторые неудобства. Сегодня мы расскажем вам о самых главных преимуществах автоматических ворот на частном участке:
- Улучшенный контроль периметра. С автоматическими воротами у вас есть возможность установить код доступа или считыватель карт. Эти системы могут предоставить вам более точный контроль доступа к вашей собственности.
- Повышенная безопасность. Наряду с лучшим контролем периметра автоматические ворота обеспечивают большую безопасность. Поскольку вы контролируете, кто входит в вашу собственность, вы можете снизить риск таких преступлений, как кража и вандализм. Автоматические ворота можно сделать частью сигнализации дома!
- Больше удобства. Когда у вас есть автоматические ворота, весь процесс открытия ворот выполняется одним нажатием кнопки. Многие ворота даже чувствуют, когда проезжает ваша машина, и закрываются автоматически.
- Улучшенная привлекательность. Установка автоматических ворот придаст изюминку вашему общему ограждению. Все соседи будут завидовать такому способу открытия ворот, и непременно захотят сделать себе такое. В добавок к этому, наличие автоматических ворот в некоторой степени сможет поднять стоимость вашего участка, если захотите его продать в будущем.
- Минимум подготовительных работ. Для установки распашных электрических ворот не нужно делать дополнительный фундамент, укреплять столбы и делать прочее, что понадобится делать для всех остальных видов автоматических ворот. Электродвигатели с шарнирным механизмом устанавливаются непосредственно на уже имеющиеся столбы ворот, и не требуют никаких дополнительных установок.
Это далеко не все преимущества, которые можно перечислить. Каждый выбирает удобство, а остальные плюсы выбирает для себя сам. А вот к недостаткам можно отнести не маленькую стоимость всех механизмов (если покупать готовые комплекты или заказывать автоматические ворота под ключ). По сути это единственный весомый недостаток, который заставляет людей задуматься, а нужны ли им автоматические ворота.
- Автоматические распашные ворота популярны среди жилых домов, так как они просты в установке и эксплуатации. Обычно они имеют две створки с каждой стороны. Когда владелец участка нажимает кнопку на пульте, обе двери поворачиваются в одном направлении, чтобы разрешить доступ. Примерно так же работает традиционная распашная дверь.
- Автоматические откатные ворота обеспечивают высокий уровень безопасности и защиты жилых и коммерческих объектов. Сами откатные ворота устанавливаются параллельно внутренней части забора и скользят горизонтально вперед-назад, чтобы открываться и закрываться. Ролики прикреплены к нижней части откатных ворот, что позволяет им беспрепятственно скользить по дорожке.
- Автоматические вертикальные подъемные ворота — это относительно новый тип автоматических ворот. В большинстве случаев такой тип ворот применяется на въезде в гараж, бокс, автомастерскую, но, изредка встречается и при въезде на участок. По сути, ворота двигаются вверх и вниз, открывая доступ. Ворота скреплены вертикальной опорной стойкой. В результате автомобили и пешеходы проходят под ними, чтобы выехать и войти в помещение.
- Автоматические складные двустворчатые ворота. Несмотря на то, что по функциям они аналогичны распашным воротам, двустворчатые ворота требуют меньше места и поэтому идеально подходят для небольших помещений. Ворота состоят из двух полотен, соединенных между собой петлями. При активации панели ворот складываются сами по себе, что дает достаточно места для въезда или выезда автомобиля.
Подобрать и установить автоматические ворота для своего участка очень легко. Но, мы выбрали установку именно распашных автоматических ворот. Это самый простой и бюджетный вариант автоматизации, который можно только найти. Если у вас уже есть ворота, то чтобы сделать их автоматическими нужно всего лишь сделать или купить готовые механизмы открывания и правильно их установить на уже имеющиеся столбы и ворота. Сейчас мы более подробно об этом вам расскажем.
Выбор и расчёт двигателей
Чтобы двери распахивались, рационально использовать моторы-редукторы разнообразных видов. Если дело касается ворот небольшого размера, то неплохим вариантом будут движки шуруповертов, которые работают на аккумуляторе, а также подойдут двигатели омывателей или стеклоподъемников. Вопрос в другом – как сделать тогда муфту сцепления для вала подобного двигателя.
Проще всего обратиться в специализированный магазин, который занимается реализацией мотор-редукторов. Консультанты помогут подобрать аппарат из богатого ассортимента. Таким образом, можно отыскать механизм с подходящим крутящим моментом.
Представим следующее: мы измерили силу закрытия дверей и оно равно 13,5 кг по уровню ручного кантера. 1 кг = 9,8 Н. Получается, что тяговая сила равна 132,3 Н.
Если мы имеем дело с реечной или зубчатой передачей, то эту цифру следует разделить на диаметр колеса – так можно узнать крутящий момент мотора.
Перед нами сооружение «гайка-винт». Внутри нее происходит редукция. Здесь понадобится дополнительный перерасчет. Предположим, что имеется шпилька М18 с резьбой 2,5 мм. За однократный оборот гайка проделывает поступательные движения 2,5 мм.
Передаточное соотношение тогда будет равняться 7,2:1. При таких характеристиках крутящий момент мотора будет равен 1,69 кг/см.
Эта расчетная схема не учитывает силу трения, но она помогает определить разрешенную мощность двигателя. Чтобы компенсировать в будущем энергетические потери лучше обеспечить мощностный запас примерно на 100-250%.
Еще рекомендуется высчитать скорость вращающегося вала. Это делают так: разделяют параметр рабочего хода на величину резьбы и получают число оборотов. То, количество оборотов, которые понадобятся для полнейшего открывания воротной конструкции.
Обслуживание системы
Отдельные компоненты, которые составляют систему автоматизации ворот, разнообразны и зачастую сложны. Электродвигатели или гидравлические приводы приводят в действие зубчатые колеса, соединенные с кронштейнами, закрепленными на ваших конструкциях. Современная электроника используется в панелях управления, фотоэлементах, петлевых навесах, защитных кромках, системах контроля доступа, а также в передатчиках и приемниках.
Не имеет значения, какая комбинация распашных ворот, панелей управления, напряжений двигателя, защитных устройств и контроля доступа используется
Техническое обслуживание имеет жизненно важное значение для обеспечения бесперебойной и безопасной работы автоматических полотен, а также для снижения вероятности дорогостоящих и длительных сбоев и поломок. Частота технического обслуживания любой системы может зависеть от частоты использования
Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день. Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов.
Расположение системы автоматизации ворот может сыграть роль в определении объема обслуживания. Если полотна находятся недалеко от побережья, сильный ветер и песок с моря могут сократить интервалы обслуживания.
Автоматика для гаражных ворот
Иметь автоматические ворота в гараже значит обеспечить себе комфорт и удобство в дождь, снег или мороз. Благодаря наличию автоматического управления, не нужно устанавливать механические замки, блокировка при закрытии происходит автоматически. К тому же подъемные или рулонные гаражные ворота – надежная тепло и шумоизоляция.
Гаражные ворота – лучший вариант для защиты частного паркинга
Рынок предлагает несколько видов автоматических гаражных ворот:
- секционные. Состоят из панелей, соединенных петлями. Материалы для изготовления используются разнообразные. Они просты и легки в эксплуатации.
- подъемно-поворотные. Заходят под потолок целой створкой. Движение происходит за счет шарнирно-рычажкового механизма. Они более прочные.
Приводы для подъемных ворот различаются по мощности, их выбор зависит от веса ворот и ширины полотна.
В настоящий момент ведущий производитель автоматики для секционных ворот Alutech предлагает потребителю приводы, разработанные на базе линейки An-Motors под названием Levigato. Приводы подходят для ворот площадью от 8,4 до 18.6 м2 , что само по себе является прогрессом, ведь до этого приводы устанавливались на ворота площадью до 16 м2::
- Приводы An-Motors рассчитаны на полотно площадью до 8,4 – 16 м2, в зависимости от модели;
- Marantec изготавливает моторы, рассчитанные на площадь до 7,5 – 15 м2, в зависимости от серии и модели;
- Comunello выпускает технику, способную поднять конструкцию площадью до 8,4 – 16 м2.
Автоматика для ворот – лучший выбор для загородного участка
Alutech выпускает все необходимое для автоматизации гаражных ворот. За его историю присутствия на рынке производитель зарекомендовал себя с лучшей стороны.
Подготовка ворот и мест крепления
Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.
При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне
Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства.
Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.
На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.
Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.
Изготовление автоматики своими руками
Простейший вариант блока автоматики и управления откатными воротами можно изготовить своими руками из деталей от электрооборудования легкового автомобиля, но в принципе подойдут любые комплектующие от систем автоматики станков, пускателей или любого другого промышленного оборудования.
Для изготовления потребуются:
Лифтовые концевые выключатели -2 шт. в защитном корпусе; Электродвигатель постоянного тока любого исполнения, мощностью 150-200Вт и напряжением питания 12В; Понижающий редуктор от болгарки; Реле постоянного тока – 8шт; Центральный замок автомобиля с коммутатором и приводным штоком; Пульт центрального замка.
Совет! В качестве самодельного привода для откатных ворот можно использовать любой мотор редуктор мощностью не менее 150 Вт и оборотами 250-300 об/мин.
Также потребуются кнопки с фиксаторами и с отбрасывателем, жгуты проводов на 10А длиной не менее 15-20 м, металлический бокс для сборки системы автоматики. Стоимость изготовления автоматики для откатных ворот составляет 2,5-3 тыс. рублей.
Общее устройство откатных ворот приведено на фото.
Реле и кнопки спрятаны в водостойком боксе, на верхней плоскости выведены кнопки, дублирующие команды с пульта. На рейке закреплены два концевика с отражателями.
Схема автоматики приведена ниже
Вся автоматика собрана на реле, это важно, так как большинство фирменных систем изготавливаются на полупроводниковой базе, тирристорах и ключах
Подробная дешифровка работы схемы автоматики приведена на видео
Левый ряд кнопок серого цвета отвечает за процессы открывания и закрывания. Левая крайняя серая кнопка отвечает за автоматическую остановку откатных ворот. Нижняя ветка схемы имеет встроенную пару концевых выключателей, которые обозначены, как центральная кнопка серого цвета.
В принципе, на концевиках построена вся работа автоматики. После нажатия кнопки на пульте разблокируются первое и второе реле питания схемы. Мотор начинает вращаться в сторону открытия дверей. При достижении крайнего положения отражатель нажимает на концевик, и автоматика выключает второе реле питания, вся схема остается под напряжением в 12В. После открытия ворот система находится в режиме ожидания до момента закрытия. Процесс закрытия выполняется аналогичным способом.
После того как срабатывает отражатель, выжимает концевик на закрытие полотна, вся система обесточивается. Есть в данной схеме автоматики дополнительная хитрость. Верхняя правая кнопка по схеме запускает блокировочное реле, которое не дает двигателю изменить направление вращения при движении створки. Такой режим означал бы полный выход из строя электромотора и обрыв привода.
Виды автоматических ворот
По принципу действия механизма воротная автоматические механизмы подразделяются на:
- распашные;
- откатные;
- гаражные.
Рассмотрим каждый из вышеуказанных видов более детально.
Распашные ворота
Распашные ворота, пожалуй, являются классическим вариантом исполнения. Состоят они из двух створок, которые крепятся на двух петлях поворотного типа к вертикальному основанию, в качестве которого обычно выступает металлический каркас. Он, в свою очередь, должен быть прочно закреплен в месте его установки.
Важно! Вне зависимости от того, открываются такие двери ручным либо автоматическим способом, они требуют наличия свободного пространства перед своими створками для беспрепятственного распахивания последних
Откатные ворота
Откатные ворота на роликах обычно состоят из одной створки. Вес в такой конструкции распределяется на роликовые опоры. Кроме того, для того, чтобы сделать откатные ворота более устойчивыми к мощным порывам ветра либо иным воздействиям со стороны окружающей среды, на них монтируются дополнительные направляющие.
Откатные ворота
Конструкция таких ворот достаточно проста и чаще всего легко реализуема народными умельцами. Тем не менее, подобные механизмы, особенно кустарного производства, могут оказаться сложны в эксплуатации и обслуживании.
Гаражные ворота
Ворота роллетного типа принято называть гаражными, т.к. организация въездов в гаражи и на территорию крытых парковок посредством подобных конструкций является основной сферой их применения.
Гаражные роллетные двери представляют собой набор реек фигурной формы, изготовленных их металлопластика и сцепленных посредством подвижного замка. Указанные рейки размещаются в идущих от пола вверх с изгибом у потолка пазах, образуя целостную конструкцию рассматриваемых ворот.
Двигаясь в своих пазах, такие ворота изгибаются в местах соединения реек, преодолевая таким образом прямой угол под потолком. Таким образом, гаражные ворота осуществляют сложный подъемно-поворотный процесс, освобождая въезд в гараж. Рассматриваемые конструкции весьма сложны как в монтаже, так и в эксплуатации.
Гаражные роллетные ворота
Гидравлические плунжерные устройства
Сделать своими руками автоматическое открывание распашных ворот можно при помощи этого простейшего механизма. Монтаж его проводится быстро. Длинные, тонкие корпуса и рычаги плунжерных двигателей обеспечивают относительно незаметную установку автоматики для конструкции. Оболочка мотора содержит гидравлический поршень, который выталкивается и втягивается обратно во время работы.
Конец корпуса двигателя прикреплен к стойке или планке затвора, а конец рычага поршня прикреплен к балке. Когда поршень полностью втянут, ворота открыты. Полотна закрываются путем выталкивания объекта из корпуса двигателя.
Гидравлические цилиндры — довольно эффективный метод автоматизации ворот, так как рычаг поршня крепится к полотнам на достаточном расстоянии от петель. Однако, поскольку на сборку влияет наклонное давление на конструкцию привода, необходимо тщательно выровнять установку.
В случае утечки гидроцилиндров они теряют рабочее усилие, поэтому их должен осматривать специалист каждые шесть месяцев. Все двигатели с распашными воротами нуждаются в регулярной смазке точек крепления механизма.
Выбор и расчёт двигателей
В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.
В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.
Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.
Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.
Что стоит учесть при монтаже распашных ворот?
После установки металлических столбов, на них при помощи петель навешиваются каркасы будущих створок, с учетом всех необходимых зазоров.
Расстояние между створками позволяет оставаться калитке и воротам в исправном рабочем состоянии, при незначительном смещении столбов. Данный сдвиг может происходить из-за определенного движения грунта при смене времен года.
Уйти от этого процесса можно только с помощью жесткой рамы по всему каркасу распашных ворот, например, в гаражных металлических воротах это может ограничить проезд по высоте. Использование съемной планки и связки столбов с деталями всего ограждения, позволит свести до минимума данный процесс.
Ответим на вопрос: куда будут открываться ваши ворота? Для монтажа и установки это не имеет особого значения, а вот для удобства использования значительно влияет. Как правило, в ряде случаев открывание идет наружу. При данном варианте экономится внутренняя территория двора, а съемная планка не препятствует полному распахиванию ворот. При монтаже и установке распашных ворот своими руками нужно оставлять определенный просвет, с учетом холодного времени года.
Купить готовые ворота в Петровиче =>>
Характеристика и монтаж распашных ворот
Въездные распашные ворота очень экономичны, достаточно просты и удобны в использовании. Данную конструкцию наиболее часто используют для загородных коттеджей. Применяют их и на дачных и садовых участках, а также в разных производственных цехах, автосервисах, на территориях крупных производственных компаний.
За десятки лет использования, изменилась не только цена монтажа распашных ворот, но и применяемый материал, внешний вид, характерные особенности. Например, раньше данные ограждения выполняли в основном только из дерева. Сейчас же это долговечный и качественный металл. Наиболее часто при установке и монтаже распашных ворот можно встретить систему автоматизации.
Конструкцию распашных ворот можно разделить на две категории – с двумя створками и одной. При этом стоимость распашных ворот однопольного или двупольного типа существенно различается.
Существует и более распространенный вид конструкции ворот, который сочетает в себе две категории. В таких воротах есть две металлические створки и калитка. Данная конструкция позволяет экономить место и материал. И вам не потребуется создание дополнительного входа.
Также можно заказать установку и монтаж автоматики распашных ворот двупольного типа, а калитку поставить рядом.
По внешности распашные ворота могут быть полностью закрытыми, например, покрыты профлистом, или же быть ажурными кованными с применением художественного декора.
Автоматические ворота
Выше мы рассмотрели схему монтажа распашных ворот. И если вам надоело вручную постоянно закрывать и открывать створки, вы легко можете модернизировать их. На данный случай конструкторами были придуманы линейные автоматические электроприводы.

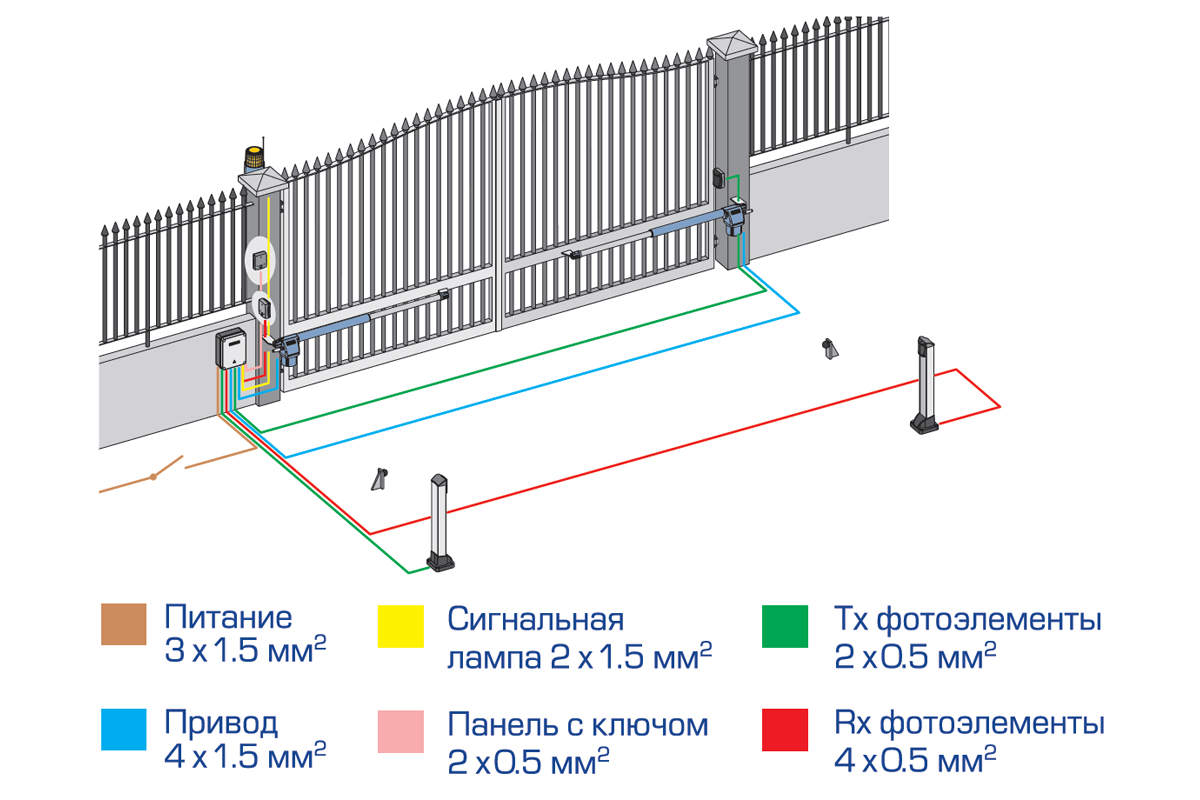

Данная система состоит из двух линейных электроприводов и блока управления, а также антенны, сигнальной лампы и электромагнитного замка. Стоит отметить, что автоматические распашные ворота подключают к обычной бытовой электрической сети переменного тока с напряжением в 220 Вт.
Достаточно важно до установки и монтажа автоматики заранее поставить несущие столбы. Желательно выполнить их из бетона либо из кирпича. На сегодняшний день существуют три основных варианта установки автоматических распашных ворот
На сегодняшний день существуют три основных варианта установки автоматических распашных ворот.
Все будет зависеть от направления открытия створа: вовнутрь, наружу или вовнутрь с доработкой несущих бетонных столбов. При каждом из них, установка автоматики идет в строго определенной последовательности. Иногда может потребоваться установка наружу, или на перспективу под будущую автоматизацию.
Электропривод для установки обладает характерной особенностью, для него необходимо предусматривать определенное расстояние от несущего бетонного столба.
Если вы этого не предусмотрели и ворота необходимо выполнить вовнутрь, то просто аккуратно выдолбите и оформите места под них.
Тестирование агрегата
Перед установкой и выбором конкретной модели привода необходимо изучить следующие вопросы:
- Размер и вес ворот.
- Сколько силы требуется, чтобы сдвинуть полотно.
- Как часто механизмы будут работать.
- Экологические факторы, такие как воздействие ветра.
Эти факторы также будут влиять на выбор подходящих воротных двигателей, которые не будут подвергаться нагрузке при использовании.
Другие важные соображения включают в себя:
- Близость (как ворота открываются и закрываются) для движения и пешеходов, а также транспортных средств и людей, проходящих через открытые конструкции.
- Изменение уровня земли на пути движущихся полотен.
- Дренаж для подземных систем.
- Потенциальные точки, которые могут нанести травмы или повреждения.
- Ручная система запуска для автоматических ворот.
Перед установкой двигателей проверяется геометрия системы, чтобы обеспечить плавное и беспрепятственное движение устройства. Распашные ворота должны свободно перемещаться на своих петлях. Не должно быть зазоров или наоборот сильного трения.
Безопасность ворот может включать в себя комбинацию физической защиты, фотоэлементов, ударных кромок, электродвигателей с обнаружением препятствий, вывесок, объясняющих безопасную эксплуатацию конструкции, и систем ручного разблокирования.
Все электрические конструкции должны иметь ручную систему активации. Это позволяет отсоединять ворота от моторов. Затем они могут быть перемещены вручную в случае сбоя питания, поломки или в чрезвычайной ситуации.
Распашные ворота с электроприводом своими руками
Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.
Необходимые материалы и инструменты
Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:
- стойки для опор;
- металлический жесткий каркас;
- обшивку;
- электрический привод;
- гаражные петли;
- металлическую задвижку.
Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.
Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.
Подбор электропривода
Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

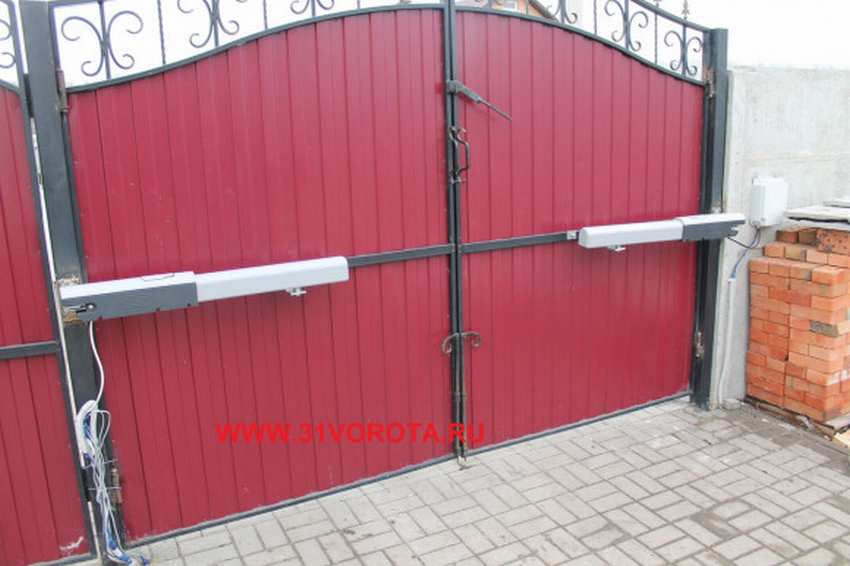

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

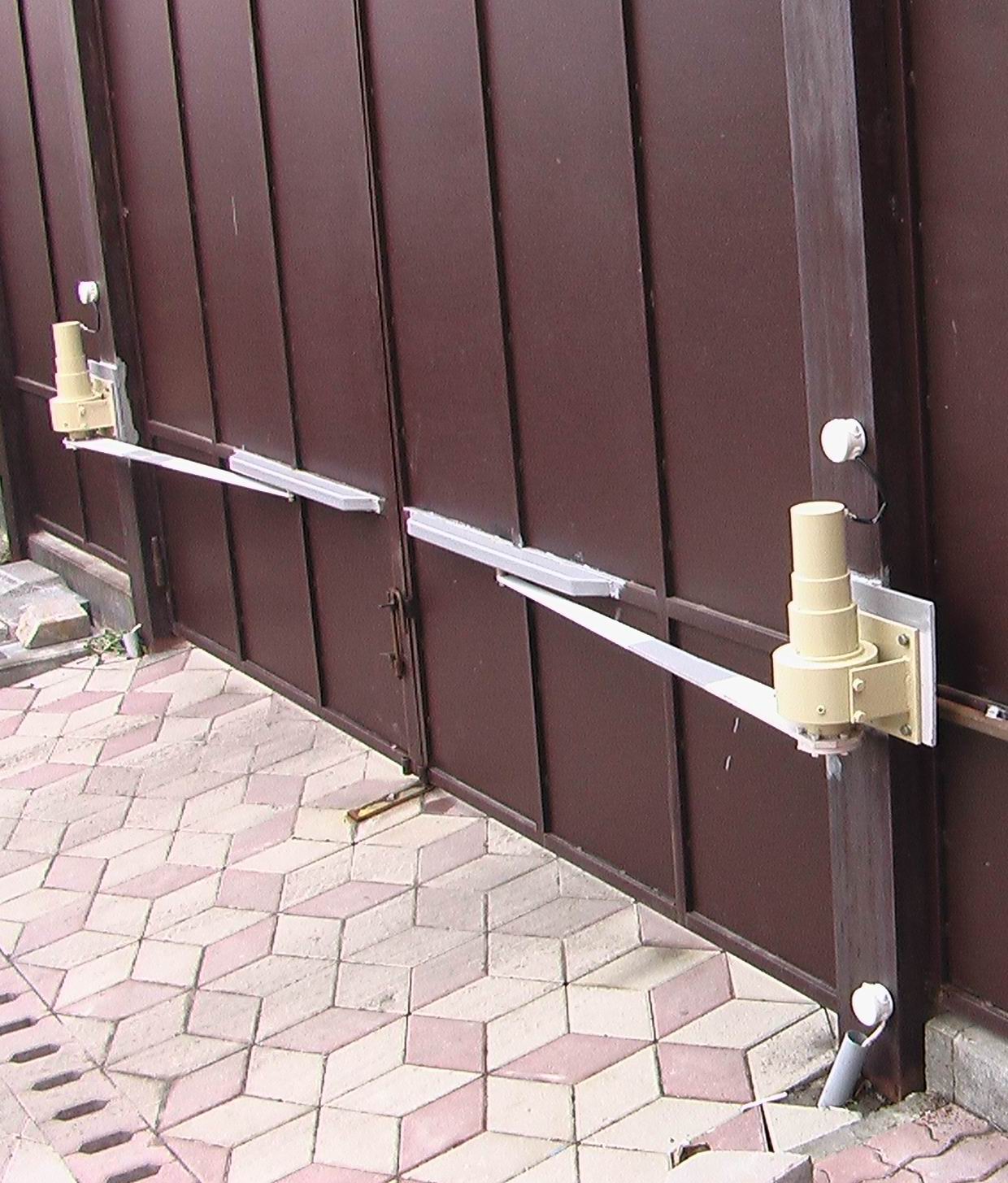

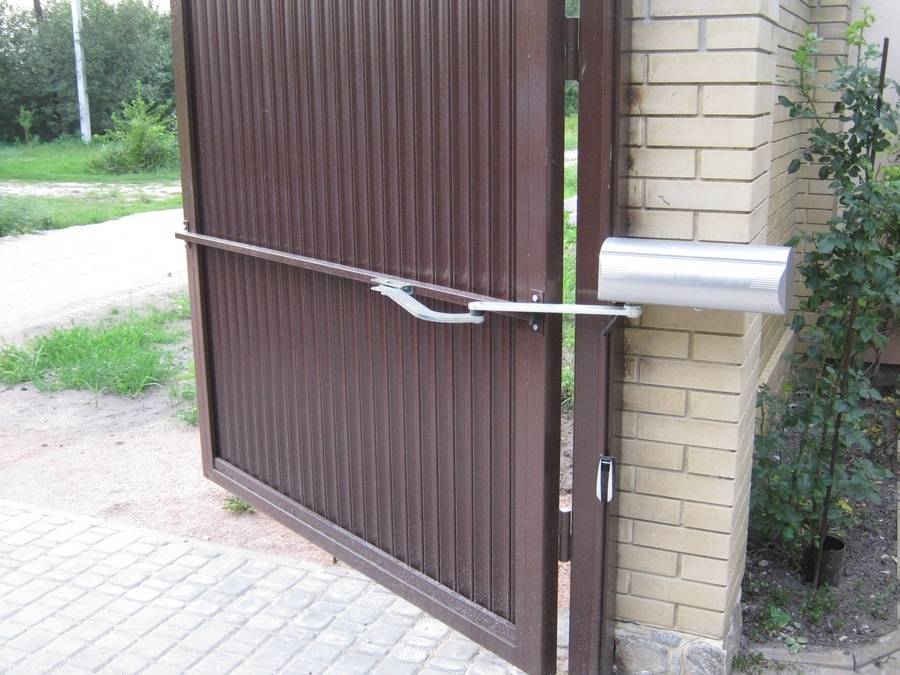

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

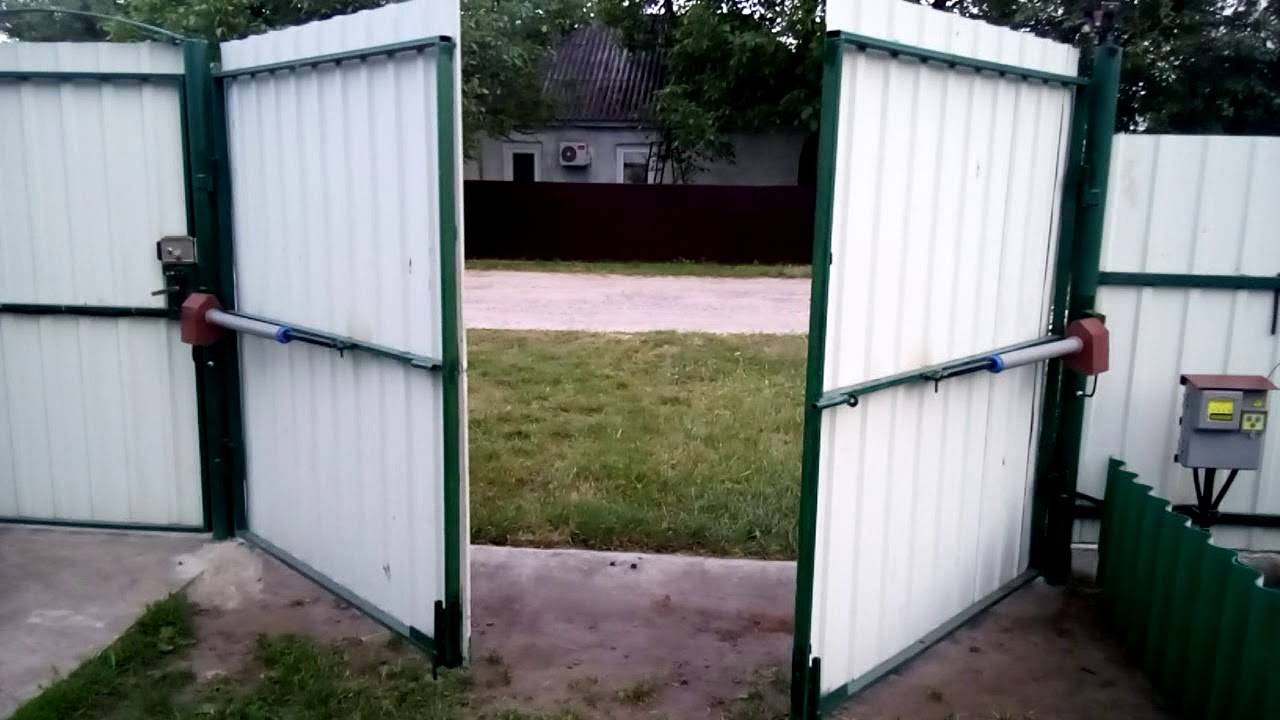

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.
Если створки открываются внутрь
Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.
Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.
Если створки открываются наружу
Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.
Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.
При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.
Блок и пульт управления
При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.
Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.
Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.
Выводы и полезные видео по теме
Видео поможет понять, как проводится установка автоматики:
Современные распашные ворота позволяют эффективно предотвратить несанкционированный доступ на территорию. А также значительно повысит комфорт и безопасность входной группы. Но для этого необходимо правильно выбрать и установить ворота и автоматику.
Есть ли у вас опыт самостоятельного монтажа ворот, установки и подключения автоматики? Сообщите нашим читателям: форма для блокировки комментариев находится ниже. Здесь также можно загрузить оригинальные фотографии своих ворот, задать вопросы или оставить совет на свой выбор.
