Для чего необходим армопояс на стены из газоблока, требования, технология монтажа

Для чего необходим армопояс

Строение из газобетонного материала не смогут выдерживать высоких нагрузок (усадка здания, осадка грунта под ним, суточные перепады температуры, сезонные изменения). Вследствие чего, блоки трескаются, разрушаются. Чтобы избежать различного рода деформаций, устанавливаются монолитные железобетонные приспособления. Армированный пояс принимает эти нагрузки на себя, распределяет их равномерно, обеспечивая надежность конструкции, связывает стены в одно целое.

Так же он нужен и для распределения вертикальной нагрузки. Придавая строению жесткость, он не дает возникновению движения перекрытия (газобетонные блоки расширяются при движении влаги, пара). За это он еще получил называния – разгрузочного, сейсмопояса. Еще одно из предназначений армопоясов, предохранять края верхних блоков от разрушения (установка межэтажных перекрытий). Убирать точечную нагрузку балочных деревянных каркасов, при сооружении крыши. Учитывая эти качества, армопояс обязателен для балок, плит перекрытия второго (последующих, крыши) этажа в доме из газобетонных блоков.

Армопояс нужен для равномерного распределения нагрузки на фундамент и стены Источник brick-66.ru

При строительстве одноэтажных строений, часто встает вопрос, нужен ли армопояс для одноэтажного дома из газобетона. Этот элемент просто необходим если:

• устанавливаются опорные балки (мауэрлат), на которые крепятся стропила крыши, особенно это актуально для проектов одноэтажных домов с мансардой;
• фундамент выполнен на неустойчивом грунте для связывания всей конструкции в одну (несущую) систему.

Обязательное условие для домов из газобетонных блоков – это полная закольцованность пояса. Контур конструкции должен быть без разрывов. Отказавшись от использования армопояса, появление трещин неизбежно. Даже, несмотря на легкие деревянные перекрытия и армирование кладки из газобетонных блоков.

В отличие от кирпичных сооружений, для дома из газобетона армирующий пояс нужно делать цельным кольцом Источник parki48.ru

Что такое армопояс в доме из газобетона

Армопоясом называют закольцованную (замкнутую) монолитную балку из бетона и стали, обеспечивающую основную прочность ограждающим конструкциям. Располагают армопояс как под стенами из газобетона, так и над ними. Обойтись без него можно только в легком нежилом строении небольшой площади, да и то – нежелательно.

Назначение армопояса

Согласно указанному ранее СП, устройство армопоясов в строениях из ячеистых бетонов обязательно. Эта часть конструкции дома обеспечивает решение сразу несколько важных задач:

Укрепление легких несущих стен из газоблока.
Равномерно распределяет нагрузку от стен и от кровли (смотря в какой части конструкции он расположен).
Уменьшает риск появления трещин в кладке из газобетонных блоков.
Убирает точечные нагрузки со стен (например, от стропильной системы кровли), что очень важно для кладки из газобетонных блоков.
Обеспечивает равномерную усадку на нестабильном грунте.
Усиливает сопротивление стен сейсмической активности.

Нужен ли армопояс под деревянные перекрытия

Этот вопрос, на который можно услышать большое количество мнений, встречается в сети часто. Разногласий быть не должно, поэтому читайте СП 15.13330.2012, где четко указано, что армирующий пояс должен ставиться в обязательном порядке и под деревянные перекрытия. Дело в том, что такие перекрытия опираются на стены точечно (концами балок), из-за чего нагрузка на несущие стены распределяется неравномерно.

Более того, нагруженными будут лишь 2 стены, между которыми прокинуты балки. В результате такой неравномерной нагрузки стены начнут разъезжаться и проседать, увеличивается риск появления трещин. Если же поверх кладки из газобетона сделать железобетонный армирующий пояс в виде ленты, то он, во-первых, сможет не истираться и не трескаться от точечных нагрузок, и, во-вторых, передаст равномерно нагрузку на несущие стены.

Вообще, армирующих поясов существует 4 вида:

• Армирующий пояс под ленточный фундамент. Он проектируется на слабых грунтах и призван увеличить площадь опоры на грунт ленты, которая при просадке может опрокидываться. Такой пояс называют железобетонной подушкой, и она гарантирует пространственную устойчивость фундамента.
• Ростверк или цокольный пояс – располагаются между фундаментом и началом стеновой кладки. Различие между этими понятиями в том, что ростверк является висячей частью конструкции между столбами (сваями), его подошва располагается выше планировочной отметки грунта, а цокольный пояс опирается на сплошной фундамент, например, из блоков ФБС.

• Межэтажный пояс – это лента, заливаемая в местах установки межэтажных перекрытий. Его высота обычно варьируется от 20 до 30 см.
• Верхний армопояс под мауэрлат крыши – его высота делается в 15-25 см.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
23.77%

Дом из кирпича
17.63%

Бревенчатый дом
13.77%

Дом из газобетонных блоков
19.15%

Дом по канадской технологии
11.06%

Дом из оцилиндрованного бревна
3.48%

Монолитный дом
3.99%

Дом из пеноблоков
3.83%

Дом из сип-панелей
3.31%

Проголосовало: 3681

Как сделать армопояс на газобетоне – видео

Все манипуляции могут быть реализованы собственноручно при наличии хоть какого-то опыта в строительстве. Его надлежит надежно закрепить в массиве стены.

Арматурный каркас

Моделирование каркасной сетки подчиняется общим нормам, принятым при ведении бетонных работ.

Технологические принципы:

• кольцевой каркас формируется на основе четырех стержней арматуры, зафиксированных перемычками;
• в поперечном сечении каркас составляет квадрат или прямоугольник;
• для работы используется ребристый прут, продольный – 8-14 мм, поперечный – 6-8 мм;
• шаг ячейки – 100-150 мм.

Прутки не должны соприкасаться с основным материалом, в чем помогут пластиковые или деревянные подпорки. Они позволят заливке распределить равномерно.

Как сделать армопояс по газобетону из U-образных блоков

Это универсальный, но более дорогостоящий вариант по сравнению с аналогичными технологиями.

Последовательность действий:

• на верхний ряд кладки размещают лотковые модули с использованием клеевого раствора;
• размер армопояса для газобетона должен соответствовать толщине стены, высотой не более 30 см;
• внутри блока, ближе к наружной стороне, укладывается теплоизоляционный материал (прослойка пенополистирола);
• проводится закладка арматурного каркаса, заливка бетонной смеси.

Использование перегородочных блоков

Система имитирует кладку U-блоков. Модули играют роль несъемной опалубки, прочности клеевой массы достаточно, чтобы выдержать нагрузку от заливки бетона.

Последовательность действий:

• с использованием клеевой смеси на верхний ряд кладки размещается перегородочный блок (100/50 мм). Мелкий блок размещается с внутренней стороны;
• внутрь выкладывается теплоизоляция и арматурный каркас;
• проводится заливка.

Подобным образом реализуется строительство армопояса из кирпича на стены из газобетона, что целесообразно при толщине 510-610 мм. В половину кирпича выкладываются две стенки конструкции, в образовавшуюся полость закладывается арматура и заливается бетон. Армопояс из кирпича можно укладывать на фундамент, под плиты перекрытия, под кровлю.

Использование съемной деревянной опалубки

Лучше выбирать доски с максимально ровной поверхностью. Сверху армопояс получится ровным

Такой армопояс чаще всего обустраивается на домах, возведенных на основе 300, 250, 200 мм блока. Каркас щитовой опалубки создается на основе обычных досок, ОСБ, ламинированной фанеры. Высота системы должна составлять 200-300 мм, толщина соответствует толщине стены.

Технологические принципы:

• перегородочные блоки 100 мм укладываются на верхний ряд кладки ближе к наружной части стены при помощи клеевого раствора;
• с внутренней стороны монтируют щитовую опалубку;
• когда опорный каркас готов и заложена арматура, производится заливка бетона М200. Можно использовать более прочный материал М300/М400, если высота объекта превышает один этаж.

Армопояс на газобетоне под деревянные перекрытия может закладываться на двухсторонней опалубке с пенополистиролом с внешней стороны.

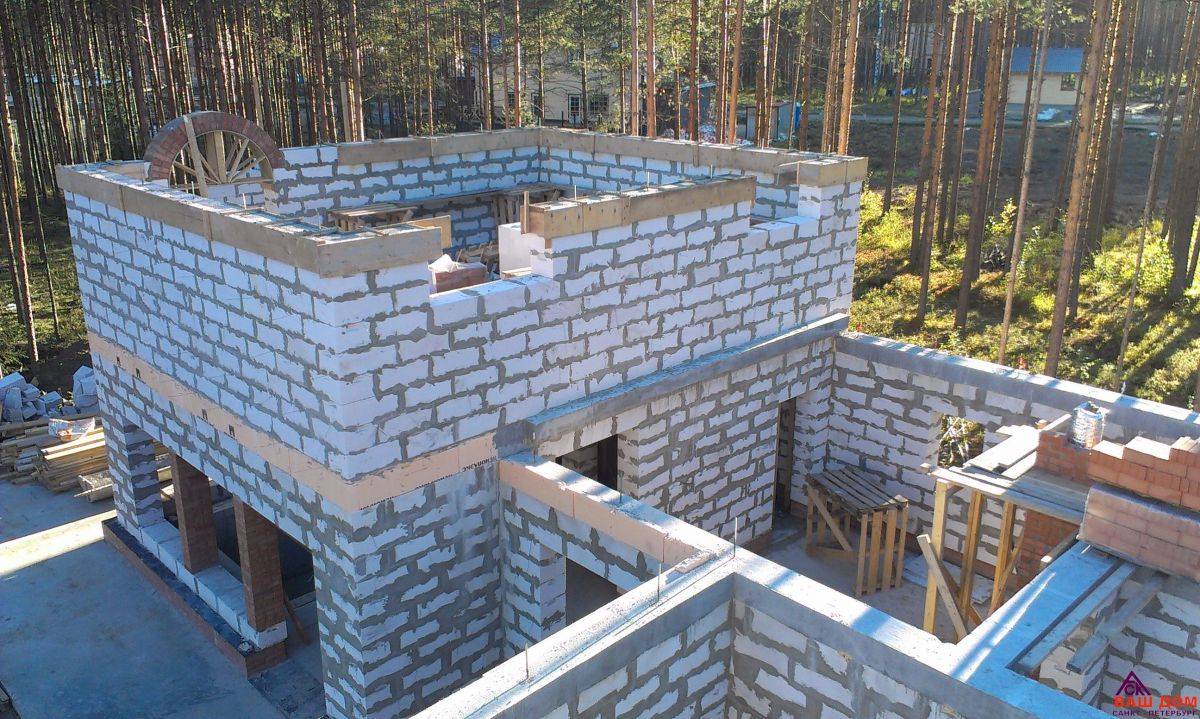

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс. А необходимость его устройства кроется в следующих причинах:

1. Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
2. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
3. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
4. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома. Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

• Фундамент расположен на прочной скальной породе.
• Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл. Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Арматурная рамка для армопояса

Арматурная рамка нужна для того, чтобы зафиксировать рабочую арматуру в правильном положении. То есть, два-три прутка арматуры внизу армопояса, и два прутка сверху.

Для рамки вполне подойдет арматура диаметром 6 мм, можно использовать даже толстую проволоку.

Размер рамки должен соответствовать толщине вашей стены, с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Зачастую рамка имеет размеры граней примерно по 120-200 мм.

Такие квадратные рамки можно легко сделать следующим способом.

Берем доску (толщиной 20-50 мм. Шириной 200 мм.), рисуем квадрат, к примеру, 150 на 150 мм, в углах квадрата высверливаем по отверстию.

Отверстия должны быть около 9мм., чтобы туда плотно вошла арматура 10мм. Сами арматурные прутки должны быть длиной около полуметра.

Кладете доску на землю, забиваете молотком четыре арматурных прутка через отверстия доски в землю. Шаблон для сгибания рамок готов. Само сгибание арматуры по рамке удобней производить трубой. Для такой рамки арматурные заготовки должны быть около 600 мм длиной.

Армирование армопояса

Сама схема армирования представляет из себя квадрат. Основную растягивающую нагрузку на себя принимает продольная арматура, которая делается из прутьев 10-12 диаметра. Поперечные рамки можно изготовить из арматуры 6-8 диаметров. Задача рамок – удерживать продольную арматуру в определенном положении.

На углах арматуру обязательно нужно загибать и усиливать г-образными хомутами. Минимальный перехлест арматуры – 500 мм. Вяжется каркас вязальной проволокой. Защитный слой бетона для каркаса должен составлять минимум 25 мм со всех сторон.

Бетон для заливки армопояса должен быть очень прочным, примерно класса B22,5. Состав бетона: цемент 500-й марки, песок, щебень (1:2:3), воды нужно добавлять 80% от объема цемента. Для большей пластичности используйте пластификатор. Увеличение количества воды понизит прочность бетона.

Что такое армопояс в доме

Что представляет собой эта конструкция и какие функции она выполняет? Армопояс — лента из монолитного железобетона, которую укладывают на нескольких уровнях строящегося дома. В первую очередь мауэрлат нужен для того, чтобы всю поступающую с мансарды или обыкновенной крыши нагрузку равномерно распределить по периметру стен.

Заливка армированного пояса выполняется в фундаменте, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Данный способ усиления выполняет четыре важные функции:

1. Повышает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным обжатия грунта.
3. Не дает тяжелым плитам перекрытия продавить хрупкий газо и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Армопояс в доме. Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозпостроек можно использовать менее мощный армопояс в доме из кирпича. Он представляет собой 4-5 рядов кирпичной кладки, ширина которой равна ширине несущей стены.

Как построить хозблок своими руками из разных материалов (прочитать подробнее)

В шов каждого ряда на раствор укладывается сетка 30-40 мм из стальной проволоки диаметром 4-5 мм.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от методики заливки монолитного фундамента.

В общем случае она состоит из трех операций:

• Изготовление арматурного каркаса;
• Установка опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе появляются в зависимости от зоны расположения армопояса.

Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Армопояс под плиты перекрытия

В идеале его ширина должна быть равной ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицовываться плитным утеплителем. Если же для декорирования решено использовать только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода очень солидных размеров.

Делая армопояс на газобетоне, можно использовать и другое решение. Оно заключается в установке по краям кладки двух тонких блоков. В пространство между ними помещается стальной каркас и заливается бетон. Блоки выполняют роль опалубки и утепляют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно своими руками вырезать в стандартном кладочном блоке полость для армопояса или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Главная особенность, которой армопояс под мауэрлат отличается от других видов усиления – наличие в нем анкерных шпилек. С их помощью брус прочно фиксируется к стене без риска отрыва или сдвига под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после замоноличивания конструкции между металлом и внешней поверхностью пояса со всех сторон осталось не менее 3-4 см защитного слоя бетона.

Видео по теме:

Технология работ

Рассмотрим, как сделать армопояс – опору под балки перекрытия. Вначале подготовьте опалубку – деревянный каркас, выполненный из досок, надежно зафиксированных к стенам. Размеры опалубки подберите так, чтобы высота армопояса составила 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

• подготовьте и нарежьте доски толщиной 3–4 см;
• сбейте щиты необходимых размеров;
• закрепите боковые поверхности опалубки к газобетонным стенам;
• установите в верхней части деревянной конструкции поперечные бруски с интервалом 0,8–1 м.

Можно приступать к изготовлению и установке в опалубку арматурного каркаса, выполняя работы в приведенной последовательности:

1. Подготовьте арматуру диаметром 8–12 мм.
2. Уложите параллельно (по длине опалубки) на подставки 2 стержня.
3. Соедините с помощью вязальной проволоки нижний уровень.
4. Установите вертикально расположенные опорные прутки верхнего яруса, обеспечивая интервал 0,5 метра.
5. Прикрепите продольные стержни верхнего уровня, зафиксировав поперечной арматурой аналогично нижнему ярусу.
6. Установите вертикально (интервал 0,6 м) резьбовые шпильки для фиксации опор перекрытия.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и установив в ней на подставки армированный каркас, приступайте к бетонированию. Выполнение мероприятий по бетонированию производите по следующему алгоритму:

• подготовьте бетонный раствор марки М300 или выше, используя портландцемент, просеянный песок, мелкий щебень и воду. Осуществляя смешивание, обеспечьте концентрацию песчано-цементной смеси 3:1;
• заливку производите непрерывно, это обеспечит прочностные характеристики бетонного монолита;
• уплотните бетонный массив, используя арматуру или глубинный вибратор для бетона, что обеспечит выход воздуха и исключит образование полостей;
• обеспечьте неподвижность бетонного состава, увлажняйте поверхность при повышенной температуре;
• постелите полиэтилен, затрудняющий испарение влаги;
• демонтируйте опалубку после окончательного твердения бетонного массива на протяжении четырех недель.

Соблюдение приведенной последовательности технологических операций позволит сформировать армопояс на газобетоне, являющийся надежной основой под балки перекрытия. После приобретения бетоном эксплуатационной прочности приступайте к установке элементов перекрытия, стропильной системы и монтажу крыши.

Расходные материалы и инструменты

При выполнении продольного армирования из основных стройматериалов застройщик предварительно должен приобрести сетку с ровной проволокой D=5 мм или зигзагообразной формой D= 8 мм. Для поперечного армирования приобретают сетку с проволокой от D от 2,5 до 8 мм. Также потребуется красный стандартный кирпич и расходные материалы для кладочного раствора: цемент и просеянный песок.

Из инструментов мастер должен подготовить для укладки армопояса на газобетонную стену:

• Отвес, чтобы контролировать прямолинейность кирпичной кладки.
• Кельма для экономичной укладки раствора.
• Молоток-кирка, для дробления кирпичных блоков для заполнения пустот.
• Расшивка, для аккуратного оформления кромки швов.

Армопояс

Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно — можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.

Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм. По ширине кладка делается равной несущей стене.

Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.

Межэтажный армопояс под обычные плиты перекрытия должен быть самым мощным, так как на него передается нагрузка от перекрытий, стен второго этажа и кровли. Рекомендуемая толщина – 200-250 мм и высота 200-300мм. Продольная арматура – 12 диаметра.

Отметим, что для одноэтажного дома межэтажные армопояса не требуется.

Для деревянных перекрытий толщину армопояса можно немного уменьшить, так как сами деревянные балки и деревянный настил весят гораздо меньше, чем бетонный. Задача армопояса в данном случае – равномерное распределение точечных нагрузок от балок.

Рекомендуемая толщина армопояса – 150-200 мм и высота от 150 мм. Продольная арматура – 10-12 диаметра.

Армопояс под мауэрлат необходим для распределения нагрузки от кровли на газобетонные стены, а также для крепления деревянного мауэрлата при помощи шпилек. Сами шпильки замуровываются в армопоясе.

Если у вас именно одноэтажный дом с холодным чердаком, то вам будет достаточно одного армопояса под мауэрлат, а балки будут опираться на тот же армопояс. Варианты такого крепления смотрите на схеме.

Отметим, что более правильным является строительство по проекту, где каждый элемент просчитан, и имеет определенную прочность по СНиП. Это позволит избежать ненужных расходов на материалы. Но в случае его отсутствия, можете прислушиваться к нашим советам.

Требования

Установка армопоясов в таких стеновых конструкциях не менее ответственна, чем возведение фундамента, поэтому расчет форм и определение числа и мест размещения армопоясов устанавливается на стадии проектирования.

Сейсмопояс не делается очень массивным, как правило, его ширина равна стене — 300-400 мм, а допустимая высота — 300 мм. Такая монолитная лента функционирует в зажатом положении, напряжения на изгиб и кручение на практике в полном объеме компенсируются реакцией опоры.

Проектировщики не всегда принимают ширину пояса равной ширине стеновой конструкции, поскольку последняя может быть очень большой для обеспечения энергоэффективности дома.

В этом размер по проекту должен быть достаточным для сопротивления всем накладываемым нагрузкам. Если ширина его будет меньше чем у стены, он устанавливается посередине или со смещением внутрь к внутренней плоскости стены.

Конструктивно сейсмопояс для стен из газобетона выполняется 2-х видов:

1. С заливкой несъёмной опалубки. Для этого варианта используют специализированные газобетонные формы — лотки.

2. С заливкой в съемную опалубку по принципу выполнения разгрузочных поясов либо ростверков. Несмотря на то, что такой вариант более трудный, но именно он оптимально соответствует стенам со сложной формой.

   При этом застройщик более свободен в выборе зонального размещения терморазрывов и монтажа мауэрлата.

Правильнее будет выполнять ширину армированного пояса тоньше, чем ширина стенок, для установки утеплителя. Сегодня при сооружении таких объектов применяются варианты выполнения пояса с заводскими U-блоками.

Вывод

Не экономьте на качестве и количестве армопоясов. С правильными поясами жесткости, газобетонный дом успешно выдержит вес перекрытий, перепады температуры, небольшие сезонные деформации почвы и прослужит не менее 100 лет.

U-образный блок Ytong D500 500*250*300Блок газобетонный для малоэтажного строительства YTONG, U-образный, плотностью D500, ширин…

От 825 руб/штПодробнее

U-образный блок Bonolit г. Малоярославец D500 500*200*300Блок газобетонный для малоэтажного строительства Bonolit, U-образный, плотностью D500, шир…

От 650 руб/штПодробнее

U-образный блок CUBIBLOCK D500 500*250*375Блок газобетонный для малоэтажного строительства, U-образный, плотностью D500, шириной 375…

От 550 руб/штПодробнее

Сухая смесь Dauer Пескобетон М300 50кгПредназначен для первичного выравнивания полов, горизонтальных бетонных и цементно-песчаны…

От 333 руб/штПодробнее
