Схемы и советы по армированию ростверка свайного фундамента

Армирование свайного фундамента

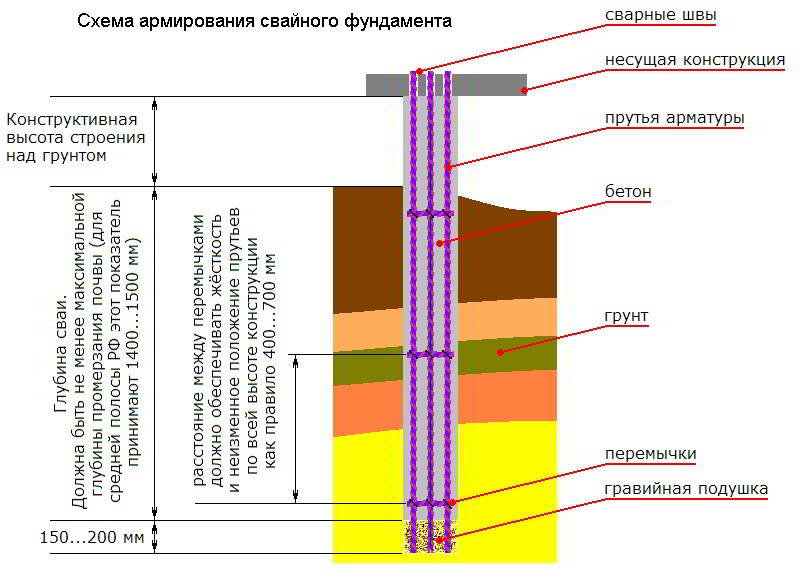

Схема армирования свай

Свайный фундамент состоит из вертикальных стержней (свай), заглубленных в грунте и служащих опорой для остальных элементов строения. По типу конструкции сваи бывают:

• заливные сваи, когда в подготовленные в грунте скважины заливается бетон;
• забивные сваи — готовые столбы из железобетона забиваются в землю специальной машиной;
• винтовые сваи из металла, имеющие форму винта или самореза, просто вворачиваются в грунт.

Из всех перечисленных нас интересуют сваи первого типа — заливные. Устраивают в такой последовательности:

• при помощи ручного или механизированного бура в грунте сверлят отверстие, глубина равняется длине будущей сваи плюс 15 — 20 см. на гравийную подушку;
• на дно скважины засыпают крупный песок или мелкий щебень (амортизирующая подушка) и трамбуют;
• готовят конструкцию из трёх или четырёх прутьев арматуры, которые соединяют между собой сваркой при помощи коротких отрезков и вязальной проволоки;

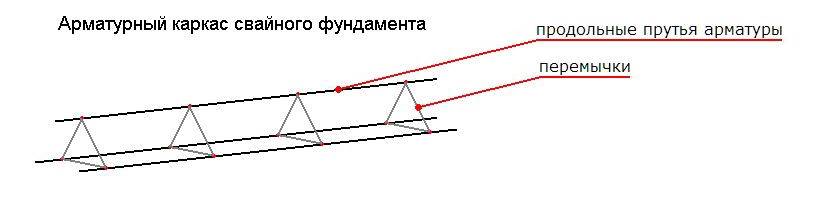

Арматурный каркас сваи

• над скважиной устраивают опалубку круглого или другого сечения до расчётной высоты сваи над грунтом;
• арматурную конструкцию погружают в скважину, а саму скважину вместе с возвышающейся опалубкой заливают бетоном;
• после отверждения бетона остатки арматуры обрезают, иногда оставляя отрезки небольшой длины, к которым при помощи сварки крепят опорные элементы.

Сечение свай

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Виды и расчет несущего элемента кирпичного здания

Монолитное основание, а также ФБС-блоки способны выдержать нагрузку кирпичного строения

Множество людей не знают, какой фундамент лучше для дома из кирпича, по этой причине начинают паниковать. Прежде чем начинать рассчитывать фундамент под дом, необходимо определиться с его видом.

В наше время существует множество разновидностей несущих элементов здания. Но не каждый из них может выдерживать прямое влияние больших нагрузок от кирпичного здания.

Следует правильно выбрать фундамент, опираясь при этом на уровень климатических воздействий в том или ином регионе. Также необходимо определить строение структуры грунта, расположение подземных видов вод и уровень нагрузок, которые будут возникать от самого жилого здания.

По мнению специалистов, неплохим считается монолитный фундамент, так как его несущая способность довольно велика. Минусом такого вида является большая стоимость, что для устройства загородного дома частного типа неприемлемо.

Можно изготовить фундамент из блоков, он также имеет множество положительных характеристик, но устройство фбс за счет доставки обходится дорого. По этой причине блочный тип конструкции отпадает. Лучшим вариантом будет выступать основание на сваях, так как помимо большого количества достоинств этот вид фундамента дешевле предыдущих типов.

Для того чтобы правильно выполнить устройство фундамента под кирпичный дом, в обязательном порядке необходимо выполнить подробный расчет несущей конструкции. Такие действия можно выполнить по таким принципам, как:

• проводится полное вычисление массы строения, учитывая при этом: перегородки, конструкцию крыши, несущие стены из кирпича, а также следует прибавить вес отделочных материалов;
• выполняется подсчет массы основания, при этом следует учесть его разновидность;
• общее значение массы необходимо поделить на площадь, которая используется под будущее основание, в результате образуется число веса, влияющее на почву. Подробнее о расчетах под кирпичный дом смотрите в этом видео:

армирование ростверка

Для армирования железобетонного ростверка необходимо создать каркас из арматурных прутьев диаметром 12 мм. Каркас должен обладать двумя контурами – верхним и нижним (на каждом контуре по 2 вертикальных прута), и соединяющими их вертикальными перемычками.

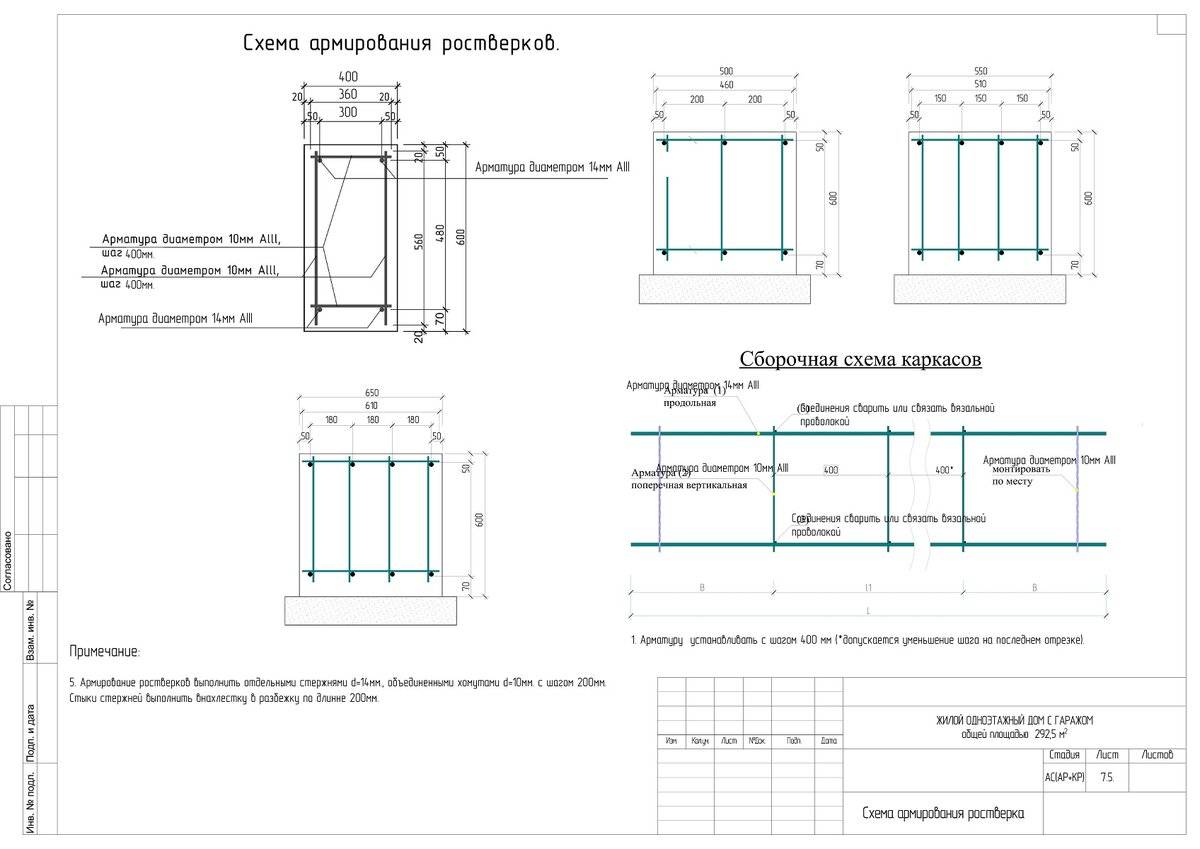

Рис.:  Схема армокаркаса для ленточного ростверка

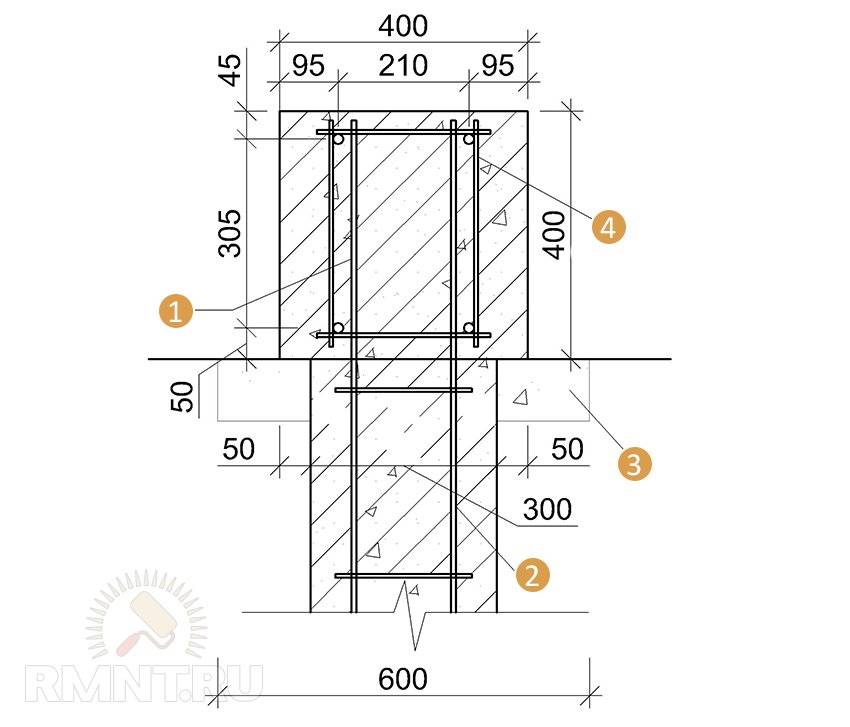

Арматурный каркас ростверка должен жестко соединятся с выпусками арматурных прутьев буроинъекционных свай, однако технология строительства не предусматривает жесткой фиксации самого каркаса – для этого нельзя использовать сварку, поскольку в таком случае армокаркас потеряет эластичность и не сможет нормально переносить деформационные нагрузки.Соединение отдельных элементов каркаса выполняется с помощью вязальной проволоки диаметром 1 мм, для удобства работы имеет смысл использовать специальный крючок для вязки.

Рис.:  Схема соединения арматуры вязальной проволокой

Необходимо выполнить правильное соединение углов армокаркаса, поскольку именно на углах ростверк испытывает максимальные нагрузки.

Рис.:  Схема соединения углов армокаркаса

После создания армокаркас размещается внутри опалубки, при этом обязательным является наличие 5-ти сантиметрового защитного слоя бетона между самим каркасом и наружной поверхностью стенок ростверка. Для поднятия армокаркаса над нижней поверхностью ростверка используются специальные пластиковые подставки – “бобышки”, они же “грибки для арматуры”.

Рис.:  Армокаркас внутри опалубки ростверка

Как подобрать сваи

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи На рынке строительных материалов для свайно-ростверковых фундаментов можно купить различные по конструкции и несущим характеристикам сваи.

Только при их выборе нужно помнить об эксплуатационных характеристиках изделий. Отличаются они и следующими показателями:

• Материал;
• Способ производства;
• Форма и размеры продольного, поперечного сечения;
• Метод погружения в почву;
• Степень защиты от внешнего воздействия;
• Несущие характеристики опор.

Ленточный фундамент на заглубленной плите

В проектах с подземным этажом высота ленточной части плитного фундамента достигает 2 – 2,5 метров. Это осложняет бетонирование за один прием ввиду больших объемов смеси. Поэтому часто применяется технология поэтапной заливки. Вертикальные перемычки запрещено монтировать в углах, обрезать арматуру для установки щитов. Поэтому применяются щиты с пропилами, в которые пропускают стержни, оставшиеся щели заполняют монтажной пеной.

При поэтапном бетонировании следующий участок можно заливать после набора 50% прочности предыдущим. Место стыка зачищается металлической щеткой, паром, шлифмашинкой. Вся пленка с поверхности застывшего бетона должна быть удалена полностью.

Ввиду больших объемов бетонирования для опалубки требуется много пиломатериала, фанеры. При обработке внутренней поверхности щитов полиэтиленовой пленкой после распалубки эти материалы можно использовать в дальнейшем (перегородки, черновые полы, кровля, стропильная система).

Двух поясов армирования при такой высоте ленты уже недостаточно, добавляются еще пояса каждые 50-70 см в средней части. Размер хомутов при этом увеличивается могут потребоваться дополнительные элементы для обеспечения стабильной геометрии (прокладки по бокам для защитного слоя).

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

• l – оптимальное расстояние между опорами
• Р – показатель несущей способности сваи
• Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

• В – ширина ленты
• М – вес здания
• L – показатель длины ростверка
• R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

• Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
• Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
• Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

• Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
• Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
• Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Усиление фундамента методом уплотнения почвы

Когда почва под опорами теряет несущую способность, ее необходимо укрепить. Для этого существует несколько методов, наиболее простым является замена просевшего грунта. Укрепление может осуществляться еще и методом подкапывания опор до нижней конической части. При этом почву можно уплотнить методом заливания цементной смесью или силикатной смолой.

Усиление свайного фундамента, установленного на глинистом грунте, осуществляется методом нагнетания в грунт вокруг опор карбамидной смолы. Усиление почвы проводится через погруженные инъекторы, с помощью которых нагнетается смола с двух сторон по очереди заходами снизу вверх.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

• буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
• буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
• буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
• буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

• По несущей способности грунта под пятой сваи,
• По прочности конструкции сваи,
• По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Виды и особенности

Каждая опора фундамента – это цельный или полый внутри стержень, предназначенный для вертикального заглубления в грунт. По материалу изготовления опоры для свайно-ростверкового фундамента могут быть такими:

1. Деревянные. Делаются из толстого бруса или других пиломатериалов. Используются довольно редко из-за огромного количества минусов – малого срока службы, разрушения от влаги, гниения, влияния микроорганизмов. Возможная сфера применения – стройка небольших хозяйственных сооружений.
2. Железобетонные. Считаются наиболее популярными благодаря высокой несущей способности. Сваи приобретают в готовом виде или заливают непосредственно на площадке, делая внизу небольшое расширение – «пятку» для заякоривания в почве. Любые бетонные опоры при заливке надо армировать. Глубина их заглубления может достигать 3 метров.
3. Металлические. Хорошо подходят для частного домостроения, для домов и бань из дерева, каркасных зданий. На слишком большие нагрузки они не рассчитаны, а коррозия делает такие опоры менее долговечными, чем железобетонные. Для изготовления металлических опор используют отрезки двутавров, швеллеров, балок, рельс.

Заглублять сваи в грунт можно разными способами. Классификация фундаментов по способу погружения такова:

1. Винтовые. Сваи для конструкции изготавливаются на заводе из толстых труб со стенкой от 4 мм. Нижняя часть опор представляет собой лопасть, вращающуюся по спирали, с соответствующей конфигурацией. Наконечник опор острый (литой или приваренный), поэтому они работают наподобие саморезов – завинчиваются в почву. Обычно монтаж винтовых конструкций производится с привлечением специальной техники, но небольшие сваи могут вкручиваться даже вручную. Большой плюс – возможность повторного использования винтовых свай.
2. Забивные. Выполняются из металла или бетона с армированием, могут быть пустотелыми. Забиваются в заранее подготовленные скважины с помощью особых механизмов. Построить фундамент с такими опорами несложно, процесс движется очень быстро. Минус – сильные подвижки грунта при забивании. Необходимо помнить, что это может вызвать разрушение расположенных рядом построек.
3. Буронабивные (набивные). Каждая опора заливается непосредственно на месте в установленную в скважину несъемную опалубку. Формы для заливки делают из рубероида, асбестоцементных труб, пластика. Внутрь обязательно ставят прутки арматуры, после чего вливают бетон. Преимущество – возможность сделать все работы своими руками, недостаток – длительный период застывания раствора. (Читайте статью на тему «Бурение фундамента — особенности, плюсы и минусы, этапы работы»)

Кроме того, сваи для фундаментов различаются по техническим возможностям и переносимости нагрузок:

• Висячие. Несущие способности обусловлены конкретными показателями — прочностью грунта под нижним концом, а также силой трения, влияющей на боковые стенки. Висячие опоры хорошо зарекомендовали себя в местности с низким уровнем грунтовых вод, а также при глубоком пролегании плотных пластов почвы.
• Стойки. На сваи этого типа могут воздействовать самые высокие нагрузки. Они представляют собой прочные опорные конструкции, формируют жесткое сцепление с плотными слоями грунта.

Разновидности ростверков

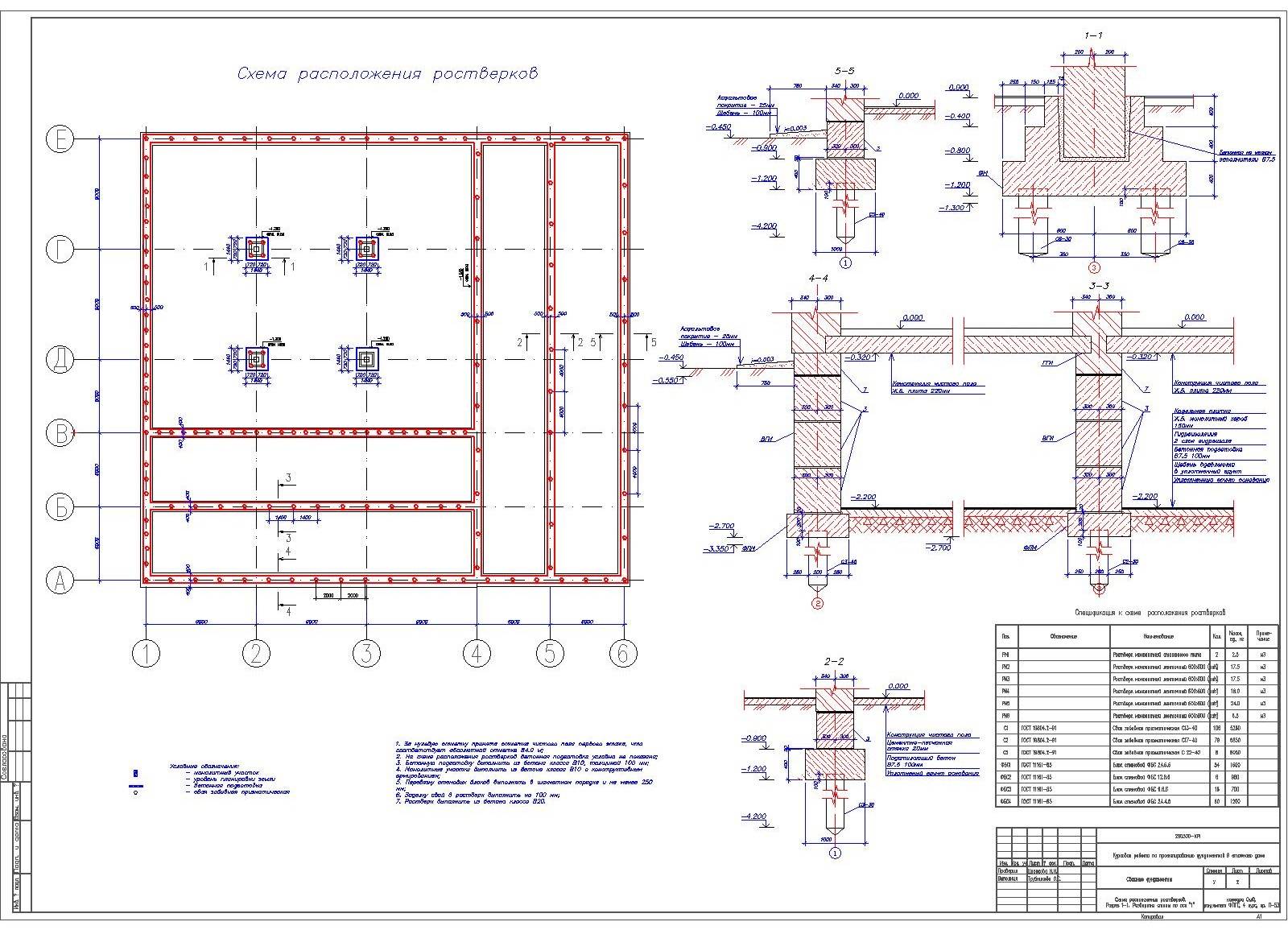

При выборе плана постройки здания и типа фундамента нужно определиться и с ростверком, который будет изготовлен. По материалу исполнения и конструктивным особенностям ростверк может быть таким:

• Монолитно-железобетонный. Применяется чаще всего, пригоден в качестве основания под здания разной этажности. Внешне представляет собой ленту или цельную плиту, заливается на месте. Удобен для формирования пола по его верхней части.
• Сборный. Изготавливается из металла, выглядит как обвязка или сварной каркас. Обычно применяется при возведении каркасных домов, либо гаражей, бань, хозпостроек.
• Сборно-монолитный. Отдельные элементы из бетона собираются на площадке в единое целое с помощью специальных замков и других стыковочных деталей.

Ростверк для фундамента может находиться на поверхности почвы или углубляться вниз. Самый надежный тип ростверка – заглубленный. По сути, он напоминает обычный ленточный фундамент, поскольку располагается ниже промерзающего пласта. Для заглубленных ростверков действует ограничение: их не применяют на сложных, обводненных, сильно пучинистых грунтах из-за высоких нагрузок на боковые стенки.

Схема создания незаглубленного ростверка для основания здания еще проще, ведь такая конструкция ставится над почвой с зазором и не требует рытья траншеи. Этот вариант идеален для рыхлых, пучинистых, постоянно смещающихся грунтов.

Плюсы и минусы столбчато-ростверковых фундаментов

Ростверк из металлических пластин.

9 основных плюсов СРФ

1. Относительная простота монтажа. Все работы по подготовке, заливке/завинчиванию свай и ростверка можно выполнить самостоятельно без привлечения большого количества людей и дорогостоящей техники.
2. Универсальность. Можно возводить на любых грунтах, в том числе тех, где нет возможности использовать другие виды фундаментов.
3. Малые теплопотери. Фундамент располагается на некотором расстоянии от земли, что позволяет сохранять тепло в зимний период.
4. Снижение вибрации. Ростверковое соединение столбов позволяет избежать вибрации здания, расположенного даже около железной дороги.
5. Экономичность. Малые затраты на подготовительные работы, нет необходимости в дорогостоящей технике (исключение – фундамент на забивных сваях), для частного строительства ЖБИ-фундамента достаточно бригады в несколько человек и бетононасоса для заливки столбов и ростверка.
6. Идеально подходит для участков с высоким уровнем грунтовых вод.
7. Нет необходимости в сложных земляных работах, таких, например, как рытье траншей и котлованов.
8. Долговечность. Фундамент на железобетонных или металлических сваях прослужит длительный срок.
9. Хорошая несущая способность.

Пример бетонированного ростверка.

Минусы свайно-ростверковых фундаментов

1. В домах со свайно-ростверковым фундаментом сложно сделать цокольный этаж, так как придется заполнять расстояние между свайными столбами, а это требует значительных материальных и трудозатрат.
2. Сложности при определении характеристик грунта. Так как сваи погружаются на определенную глубину без удаления верхних слоев грунта, возможность изучить особенности опорного слоя почвы затрудняется. При самостоятельном возведении фундамента геодезические исследования следует в обязательном порядке предоставлять профессионалам и при расчетах учитывать тот факт, что несущая способность опорного слоя почвы может оказаться ниже предполагаемой.
3. При сильном промерзании почвы, если сваи установлены недостаточно глубоко, может произойти разрыв основания, что приведет к повреждению здания.
4. Недостаточная стойкость к опрокидыванию. Поэтому возможно, но не рекомендуется возводить СРФ на интенсивно набухающих и просадочных грунтах.
5. Монтаж фундамента невозможен при минусовых температурах.
6. Возможность неравномерного проседания СРФ. Несмотря на то, что теоретически нагрузки должны распределяться равномерно, на практике часто выходит перевес той или иной части дома, что может привести к перекосу и даже разрушению здания. Ростверк частично сглаживает неравномерность, но при неправильном расчете нагрузок, фундамент может прийти в негодность.
7. Пространство между полом и земляным пластом идеальное место для мелких животных – котов, собак, грызунов, змей. В летний период там прохладно, зимой относительно тепло – это идеально место для разнообразной живности. Чтобы обезопасить жилище от подобных соседей, необходимо еще на стадии возведения установить преграды на глубину от 0.5 метра.

Армирование свайно-ростверкового фундамента

Армирование ростверка свайного фундамента обязательная процедура. В любой железобетонной конструкции основную нагрузку берет на себя арматура, поэтому для увеличения прочности и несущей способности будущего фундамента требуется его армирование. Наша компания имеет большой опыт возведения различных типов фундаментов и готова предложить Вам свои услуги. Мы осуществляем бесплатный выезд специалиста по всей Ленинградской области для консультации и помощи в выборе типа фундамента.

Стоимость армирования ростверка, руб.

Вязка арматурного каркаса (без учета материала)	15000 руб./тонна
Вязка арматурного каркаса (с учетом арматуры d12мм)	45000 руб./тонна
*Стоимость работ по изготовлению арматурного каркаса может варьироваться в зависимости от сложности конструкции и условий проведения работ.Также мы выполняем дополнительные работы по проектированию домов, канализаций, дренажных систем, систем водоснабжения. **Более точную стоимость проведения дренажных работ вы можете узнать позвонив нам.

Преимущества свайных фундаментов очевидны. Этот вид основания имеет меньшую стоимость, чем ленточная или монолитная система. Конструкция из свай и ростверка отличается высокой прочностью, надежностью. Армирование свайно-ростверкового фундамента является обязательным условием. Эта процедура обеспечивает созданной системе способность выдерживать нагрузку, которую создает дом. Армированная конструкция в течение многих лет будет сохранять свою целостность.

Армирование свайной ростверковой конструкции

Перед тем, как сделать расчет количества материалов, необходимо составить чертежи будущей конструкции. Армирование свайного фундамента выполняется, если в создании системы используются буронабивные сваи и ростверк. Винтовым элементам укрепление при помощи арматуры не требуется. В работе потребуются рифленые прутья из металла. Их толщина составляет 10-14 мм, зависит от степени нагрузки на систему из ростверка и свай.

В расчете количества материала для ростверковых свай нужно ориентироваться на строительные нормы. Для каждого элемента потребуется 4 прута. Их длина равна высоте сваи, к которой нужно прибавить 35 см. Они потребуются для создания связки ростверка и свайных опор. К примеру, если в конструкцию входит 20 буронабивных ростверковых элементов высотой 2 метра, для их армирования потребуется: 20х4х2,35=188м.

Можно соединять элементы при помощи сварки. Но специалисты рекомендуют использовать такие способы, только если армирование буронабивного фундамента выполняется с применением проволоки марки «С». В остальных случаях применяется соединение проволочными петлями.

Армирование ростверка

Осуществляя расчет армирования ростверка свайного фундамента, нужно учитывать, что каркас состоит из двух поясов, соединенных вертикальными прутьями. В создании поясов применяется только ребристая арматура, обеспечивающая надежное сцепление с бетоном. Вертикальные прутья могут быть гладкими, они не несут нагрузки, лишь соединяют пояса.

Армирование ростверков свайных фундаментов начинается с формирования нижней части конструкции. Ей необходимо обеспечить идеальное горизонтальное положение. Для этого используются:

• бруски,
• кирпичи,
• специальные пластиковые бобышки.

При выборе длины шага необходимо исключить риск прогибания арматуры. Крайние прутья должны находиться в 3-4 см от стенок опалубки.

В армировании свайно-ленточного фундамента, ростверкового на буронабивных сваях верхний пояс создается с использованием подвесов. Рассчитывая длину этих элементов, необходимо учитывать, что над прутьями должен быть слой раствора высотой около 4 см. Созданные пояса соединяются вертикальными прутьями, фиксируются с арматурой, выступающей над сваями. После создания каркаса выполняется заливка бетона.

От того, насколько качественно будут созданы металлические каркасы для бетонных ростверковых конструкций, напрямую зависит прочность, долговечность здания. Не стоит подвергать его риску. Поручите выполнение расчетов профессиональным специалистам нашей компании.
