Как сделать ТВ антенну своими руками: для дачи и дома

Модернизация самодельной антенны

При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.

Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:

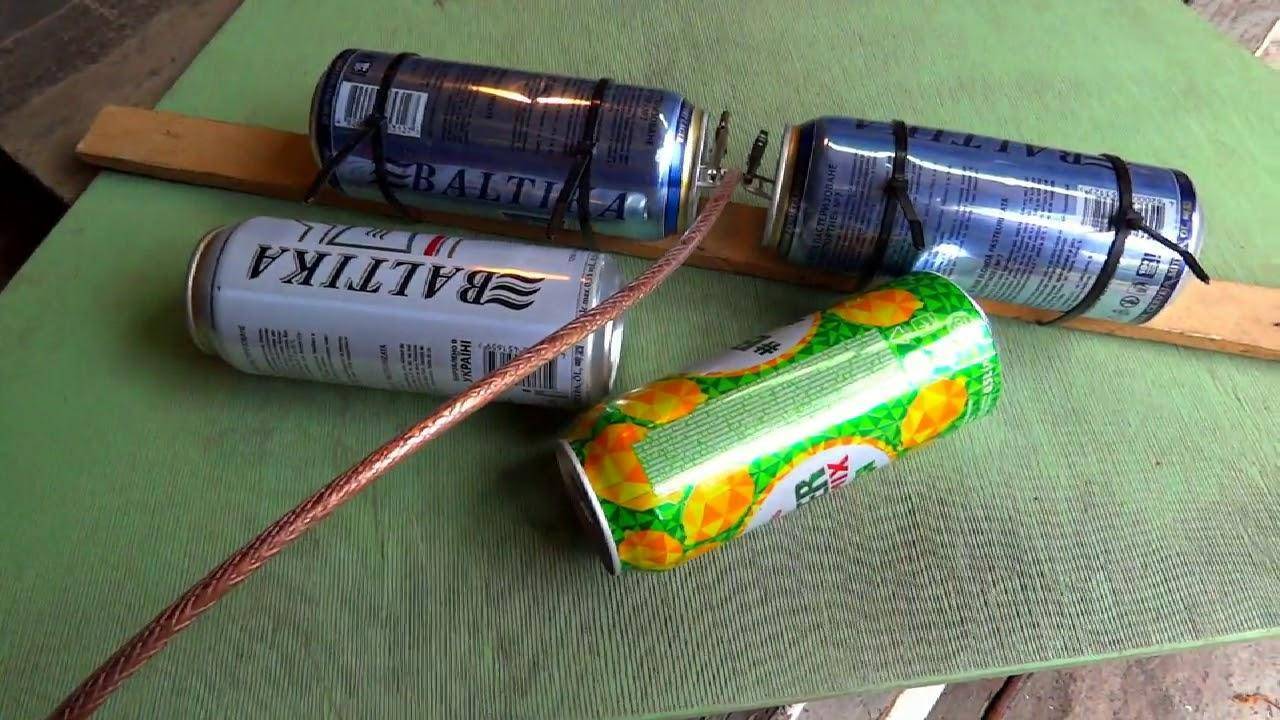

• Изготовление опорной конструкции. Нужно найти четыре рейку. три из них прикрутить к четверной сверху, по центру и снизу. Зафиксировать полученную конструкцию скотчем в местах соединения.
• Сборка антенны. Две пивные банки устанавливаются к верхней рейке, и далее выполняется процедура по подключению кабеля, предложенная выше.
• Поиск сигнала. Прийтись по помещению с антенной и найти сигнал. При отсутствии качественного изображения поводить банками по рейке, удаляя и приближая их друг к другу, пока не будет получен качественный сигнал.
• Завершение. Закрепить окончательно верхние банки и повторить процедуру для двух нижних пар. Они устанавливаются на таком же расстоянии друг от друга, что и верхние.

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

Чехол для установки на улице

Иногда бывает, что телеканалы показывают хорошо только при выносе антенны наружу. Это указывает на слабый сигнал на местности, который дополнительно рассеивается строением. Единственный выход — установить антенну наружу. Как сделать антенну из пивных банок для улицы? Предварительно нужно защитить ее от осадков.

Отличным вариантом чехла служит полиэтиленовая банка пива:

• горлышко и донышко обрезается;
• по центру просверливается отверстие под кабель;
• антенна помещается в бутылку.

Чтобы осадки не попадали через отверстие, оно разогревается спичкой и под действием температуры деформируется. Расплавленный пластик «приклеивается к кабелю, что приводит к герметичности.

Если используется широкая антенна с 4—6 банками, такой вариант не поможет и нужно немного потрудиться. Нужно обмотать всю конструкцию прозрачными полиэтиленовыми пакетами или пленкой, после чего «сшить» их нагревом.

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

• Передатчик (ретранслятор) отправляет на местность сигналы с разной частотой. По каждому из них вещает конкретный телеканал.
• Антенна эфирная или цифровая для телевизира принимает поступающий сигнал и передает его на устройство отображения.

В конкретных случаях применяются дополнительные устройства:

• Усилитель. Служит средством более мощного излучения, радиус которого увеличивается в разы. В результате этого принимаются слабые сигналы.
• Ресивер. Для передачи объемного изображения в высоком разрешении информация декодируется в формат DVB-T2, который для просмотра канала цифрового телевидения нужно декодировать.

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.

Зачем нужна антенна?

Древние греки называли антеннами усики насекомых. Природа позаботилась о том, чтобы самые мелкие существа получали сигналы о том, что происходит вокруг них. Телевизионная антенна фактически существует для той же цели – она ловит радиоволны и усиливает их.

Улавливающие устройства бывают:

• наружные;
• комнатные.

Наружная антенна – это тот самый провод, который одним концом втыкается в телевизор, а другим выходит на крышу. Чем длиннее кабель, тем лучше прием. Комнатные устройства бывают разной формы. Самое популярное – подставка с двумя длинными усами, напоминающими усики насекомых.

ТВ-антенна из пивных банок

Привет Лайфхакеры! Публикуем очередной хайлайт нашего электронного минижурнала о полезных гаджетах, необычных концептах, будущем и настоящем. Перед вами та редкая инструкция, начать работу с которой можно не дочитав ее до конца. Для начала приготовьте две банки пива…

Очень часто возникает ситуация, когда штатная телевизионная антенна плохо принимает транслируемые каналы. Это может случиться на пикнике, на даче, в сельской усадьбе. Да и в городской квартире, особенно в старых домах прием не всегда идеален из-за рассогласования нагрузки и общей антенны в доме.

А между тем, даже самый ленивый и ничего не понимающий в технике человек может за 10 минут, буквально из мусора, сделать настоящую ТВ-антенну, качество работы которой, сравнимо с промышленными образцами.

Случается, что работает она даже лучше, чем покупная – ловит больше каналов и обеспечивает более высокое качество картинки. Это тем более удивительно, что антенна состоит всего лишь из… пустых пивных банок.

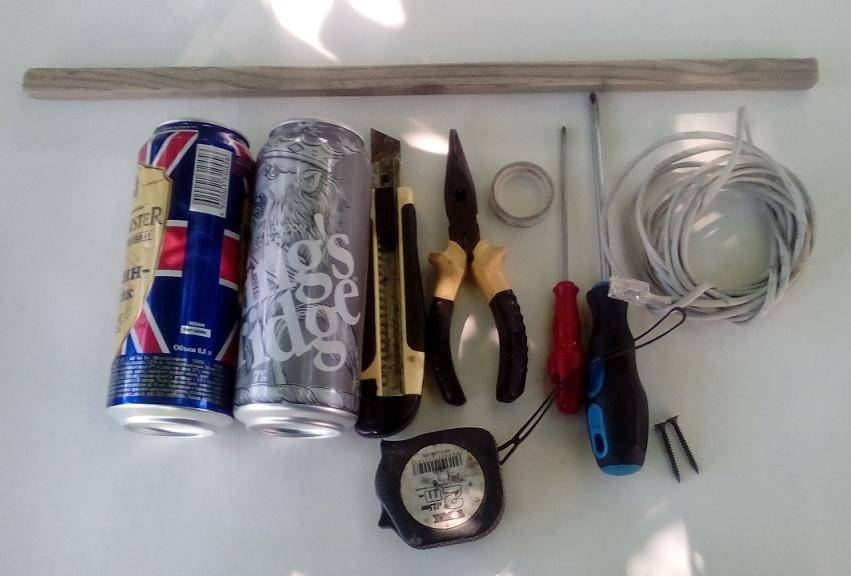

•    две пустые пивные банки •    скотч или изолента •    два шурупа-самореза •    антенный кабель •    штекер •    палка

•    отвертка

Банки приматываются к палке скотчем или изолентой.

Крепим банки к палке скотчем

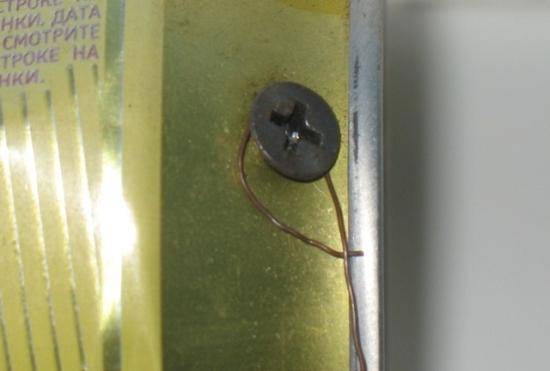

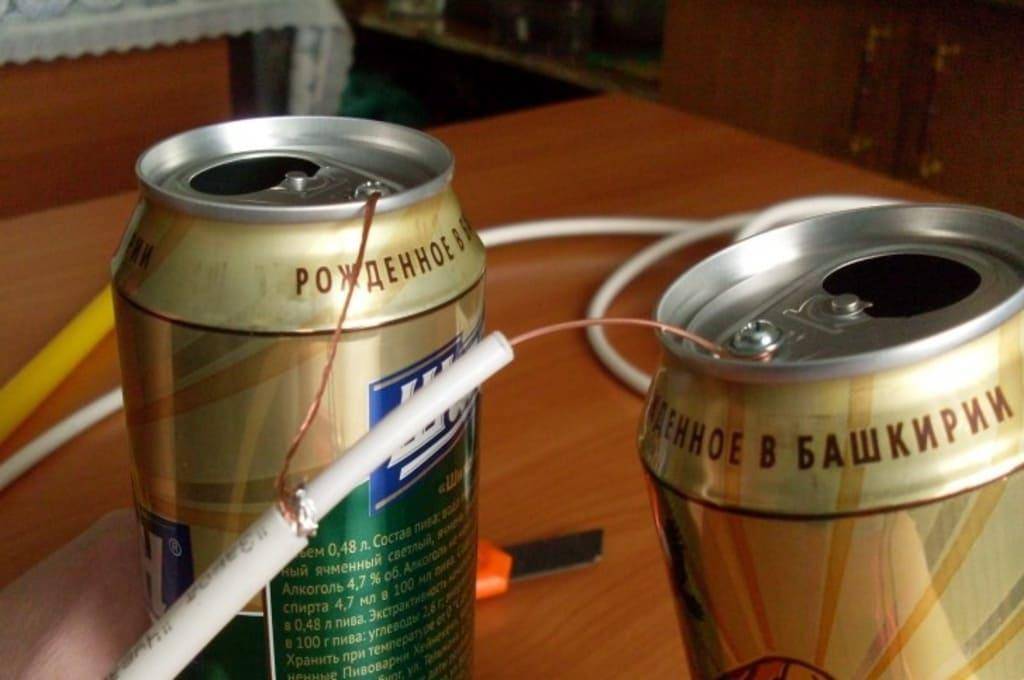

В банки вкручиваются саморезы, а концы кабеля зачищаются и прикручиваются к саморезам.

Конец кабеля, накручивается на саморез

Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д.

Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского  антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Не делайте такую антенну за один день, это вредно для печени! @photo

Возможно, банки из-под разных сортов пива принимают сигнал по-разному. Предлагаем читателям самостоятельно выяснить этот вопрос, предварительно продегустировав содержимое банок (шутка, конечно)! Приятного творчества!via

На что способна конструкция

Принцип работы антенны для цифрового ТВ: из-за действия радиоволны в проводнике, за счет индукции, появляется электрический ток. Этот сигнал может улавливаться специальными приспособлениями и преобразовываться в изображение или звук. Для того, чтобы ток был достаточно мощным и мог взаимодействовать с приемником, нужно усиление. Оно может регулироваться с помощью:

• Усиления принятого сигнала;
• Увеличением чувствительности антенны через корректировку формы и выбора направленности.

А так как пивные банки изготовлены из металла, который хорошо проводит электричество, их можно использовать для создания нужной формы антенны.

При этом нужно:

• Точно соблюдать расстояние между жестяными банками на каркасе. Перед конечной конструкцией сделайте возможным передвижение банок по конструкции.
• Расположить антенну правильно. Поскольку она получается широкополосной более, чем обычная, то возможен прием не только телесигнала, но и посторонних шумов. Поэтому, рекомендуется антенну помещать подальше от телевизора и прочих источников.
• Правильно выбрать количество жестянки. Простая конструкция состоит из двух банок. При этом антенна обеспечит работу в диапазоне 250-400 МГц, однако на такой частоте цифровое эфирное ТВ не работает. Сигнал с таким полуволновым вибратором улавливаться будет, но только при идеальных условиях в непосредственной близости от ретрансляционной вышки. Качественный сигнал на большем расстоянии сможет обеспечить конструкция из 4 жестяных банок минимум.

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

• 4-х метровый провод из меди, сечением 4 мм.кв;
• доска произвольной толщины, длиной 55 см и шириной 7 см;
• саморезы по дереву;
• линейка либо рулетка;
• простой карандаш;
• шуруповерт;
• паяльник;
• штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах

Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны)

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер

Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Способ выклейки с бетонным основанием

При изготовлении самодельной спутниковой антенны не забудьте нарисовать подробный чертеж прибора с учетом всех измерений и расчетов расходного материала, чтобы получить желаемый результат. Именно благодаря своим точным расчетам и значениям вы избавите себя от риска получения неправильной формы и подобных непредвиденных неприятностей.

Весь процесс изготовления такого оборудования состоит таким образом:

• Проводим в чертеже параболу, которая немного позже перенесется на стальной лист толщиной 0,05 см.
• Изготавливаем с помощью сварочного аппарата каркас из металлических прутов диаметром 10 мм. Выгибаем стальные ребра по ножу, а затем ввариваем подшипник на вершину конструкции.
• Устанавливаем каркас на ровной поверхности. Монтируем вертикально трубу в центр под смонтированный подшипник. После закрепления детали устанавливаем нож на подшипник большой шайбы.
• Заливаем тарелку густым бетонным раствором.
• Сушим полученную матрицу в течение 4-5 дней (желательно на открытом воздухе).
• Теперь делаем выклейку антенны. Разделяем готовую конструкцию на несколько частей. У нас получилось 8 секторов.

• Используем для выкройки специальную стеклоткань, нарезанную одинаковыми полосками, и эпоксидную грунтовку. Наносим на поверхность уже сухой матрицы обычное машинное масло, а затем ставим шайбу в установленную трубу. Смазываем матрицу смолой, на которую прикладываем полоску стекловолокна. Разглаживаем нанесенный компонент руками, чтобы не появились пузыри на поверхности проклеенной матрицы.
• Оклеиваем рефлектор алюминиевой фольгой.

Вот и вся работа. Такую спутниковую тарелку можно использовать по назначению.

Какая антенна подойдет для дачи

В случае, если на участке пользователя установлен телевизор, а также встроенная, наружная или же комнатная антенна, то ему стоит подключить все приборы, а после проверить их на работоспособность. Если сигнал передается стабильно, а изображение отображается без каких-либо помех, то пользователь может больше ничего не делать.

Но, если ситуация сложилась обратным образом, то придется искать альтернативное решение этой проблемы. Комнатные очень удобны в использовании и обладают небольшими размерами, но хорошая работа обеспечивается только в том случае, если имеется стабильный телевизионный сигнал. Комнатная антенна будет хорошим приобретением также в том случае, если рядом с домом имеется ретранслируемая или же телевизионная башня.

Также, для использования на дачном участке подойдут следующие модели:

1. Спутниковое ТВ, благодаря которому обеспечивается максимально стабильная передача сигнала с высоким качеством, а стоимость не ударит по кошельку;
2. Метровые диапазоны. Трансляция аналогового сигнала принимается практически в любой местности, однако изображение будет передаваться не в самом лучшем качестве;
3. Комбинированная модель. Это является наилучшем образом, поскольку такие модели могут принимать сигналы сразу в двух диапазонах.

Свойства антенны

Качественно приниматься телевизионный сигнал может только при соблюдении ряда условий.

1. Телевышка отдалена максимум на 15-20 км.
2. Нужда подстройки банок. Установив один раз банки на конкретном расстоянии, может не получиться принять сигнал эфирного телевещания на достаточном уровне. Нужно настраивать расстояние между баночками. Ориентируются на качество изображения или на шкалу уровня сигнала.
3. Кроме DVB-T2 волн, будут ловиться и паразитные шумы. Они не должны влиять на показ. Цифра либо не показывает совсем, либо показывает без помех. Несмотря на это, телеантенну лучше располагать подальше от источников электромагнитных помех, бытовой техники, в том числе телевизора.
4. В зависимости от количества банок, антенна будет ловить на разной дальности. Чтобы сделать антенну с банок нужно минимум 2 элемента, выступающих в роли вибраторов. Чем больше баночек, тем эффективнее прием. В конструкцию можно внедрять 4, 6 и даже 8 емкостей. Количество всегда четное. Легкий способ – взять пару банок и расположить их напротив друг друга в горизонтальном положении, предварительно закрепив на планке. Для цифрового телевидения вариант не совсем подходит, поскольку передается сигнал на частотах от 250 до 400 МГц. Антенна обработает сигнал только при близком расположении ретранслятора и высоком уровне телесигнала. Чтобы работать в более высоком частотном диапазоне и подходить для дальнего приема, потребуется 4 и более банок. Схема расположения, соединения и настройки антенны тогда становится сложнее.

Из банок

Очень простой и быстро собираемый приемник для телевизора можно сделать из алюминиевых и жестяных банок. Главное, чтобы банки от газировки или пива были ровными.

Материалы и инструменты:

• металлические банки с напитков, лучше большого объема, в идеале – 1 л, можно и 0,5 л;
• маленький кусочек медного провода;
• антенный кабель;
• скотч;
• основа для антенны, можно взять деревянную планку или вешалку;
• шуруповерт (можно обойтись отверткой) и несколько саморезов.

Как изготовить антенну для ТВ своими руками:

1. Работа с банками. Очищаем внутреннюю часть банок от влаги. Делаем все аккуратно, чтобы не помять металл. Зачищаем на банках места, куда будем крепить провод от кабеля. Соединение должно быть хорошее, лаковое покрытие и краска будут сильно мешать. Лучше выбрать место со стороны горловины, там мы прикрутим провода саморезом.
2. Подготавливаем кабель. Снимаем всю оплетку с антенного провода, чтобы добраться до его центральной жилы. Затем зачищаем еще участок, но только до оплетки и прикручиваем туда медный провод. Саморезами закрепляем жилу и отводок на разных банках.
3. Финальный этап. Прикрепляем банки к диэлектрическому материалу, в нашем случае – вешалке. Можно скотчем. Вторую сторону антенного кабеля подключаем к разъему на телевизоре, предварительно подготовив штекер, если его там не было изначально.

Хорошую самодельную антенну сделать не так-то просто, нарушив размеры устройства или создав плохой контакт, сигнал поступать не будет. Также важным элементом является усилитель сигнала. Его тоже можно сделать своими руками, но это довольно трудно. Однако следуя инструкциям, вы сможете обеспечить себя телевидением практически везде, где есть хоть какие-то подручные материалы

Самое важное из этого – усилитель сигнала и антенный кабель

Восьмерка

Конструкцию из двух ромбов называют антенной Харченко. Работает прибор в любых условиях, но слабо принимает отраженный сигнал, потому в условиях плотной застройки бывают перебои изображения. Для изготовления антенны пригодится медная или алюминиевая проволока толщиной 3-6 мм.

Сделать прибор несложно – согнуть два квадрата со стороной 15 см, стыковать квадраты так, чтобы получился единый угол – то есть цифра 8. Соединенные концы проволоки изолировать между собой. Каркас – балка, крепить за середину в точке стыка концов проволоки.

Необычные способы применения обычных консервных банок

Инструкция по изготовлению

Чтобы сделать телевизионную антенну из пивных банок, потребуются следующие материалы и инструменты:

1. Две пустые жестяные банки из под пива.
2. Изолента или скотч.
3. Несколько саморезов.
4. Антенный кабель.
5. Твердая палка.
6. Отвертка.

Инструкция – как сделать антенну для телевизора из пивных банок своими руками:

1. Две пустые банки прикрепить к выбранной палке на небольшом расстоянии друг от друга. Между ними должна поместиться ещё 2/3 такой же банки.
2. В ёмкости вкрутить шурупы, и на их концы намотать телевизионный кабель. Саморезы прижимают провод плотно к поверхности.
3. Чтобы повысить надежность конструкции, с помощью изоленты или скотча зафиксировать кабель на палке.

Процесс изготовления завершен, можно вставлять штекер в телевизор. На весь процесс сборки уйдет не больше 10 минут. Сделать антенну для телевизора своими руками не сложно, если придерживаться простой инструкции. Можно установить самоделку на крыше и наслаждаться просмотром телевизора в хорошем качестве и без помех.

Антенна из пивных банок для цифрового телевидения — пошаговая инструкция

Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.

Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.

Какие банки для антенны выбрать

Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.

https://youtube.com/watch?v=EYaeE4lLXSs

Как выбрать кабель и держатель для антенны

Для работы подойдет два вида кабеля:

• плоский двухжильный;
• коаксиальный, имеющий жилу и экран.

Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.

Какие понадобятся инструменты и материалы

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:

• 2 жестяных емкости (минимум 2 штуки);
• кабель от антенны;
• штекер для подключения;
• крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
• саморезы или шурупы;
• отвертка;
• нож;
• плоскогубцы;
• изолента.

Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.

Чертежи, схемы и ручной расчёт

Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:

• банки должны быть парными и располагаться друг напротив друга;
• оплетка и центральная жила должны крепиться к разным банкам.

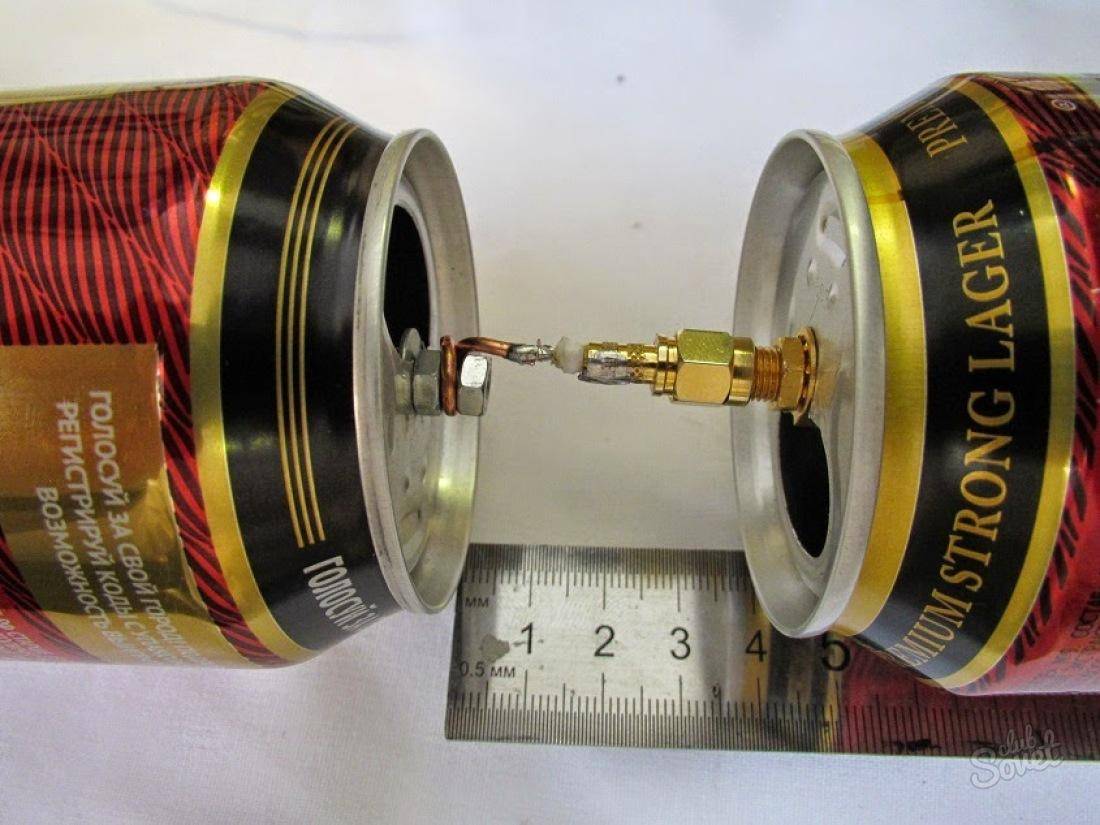

Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали. Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала

Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.

Изготовление мачты

Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:

• рейку — к ней будут приматываться банки при помощи изоленты;
• рейку с поперечными рейками, которые придадут мощности антенны.

Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.

Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением

Сборка

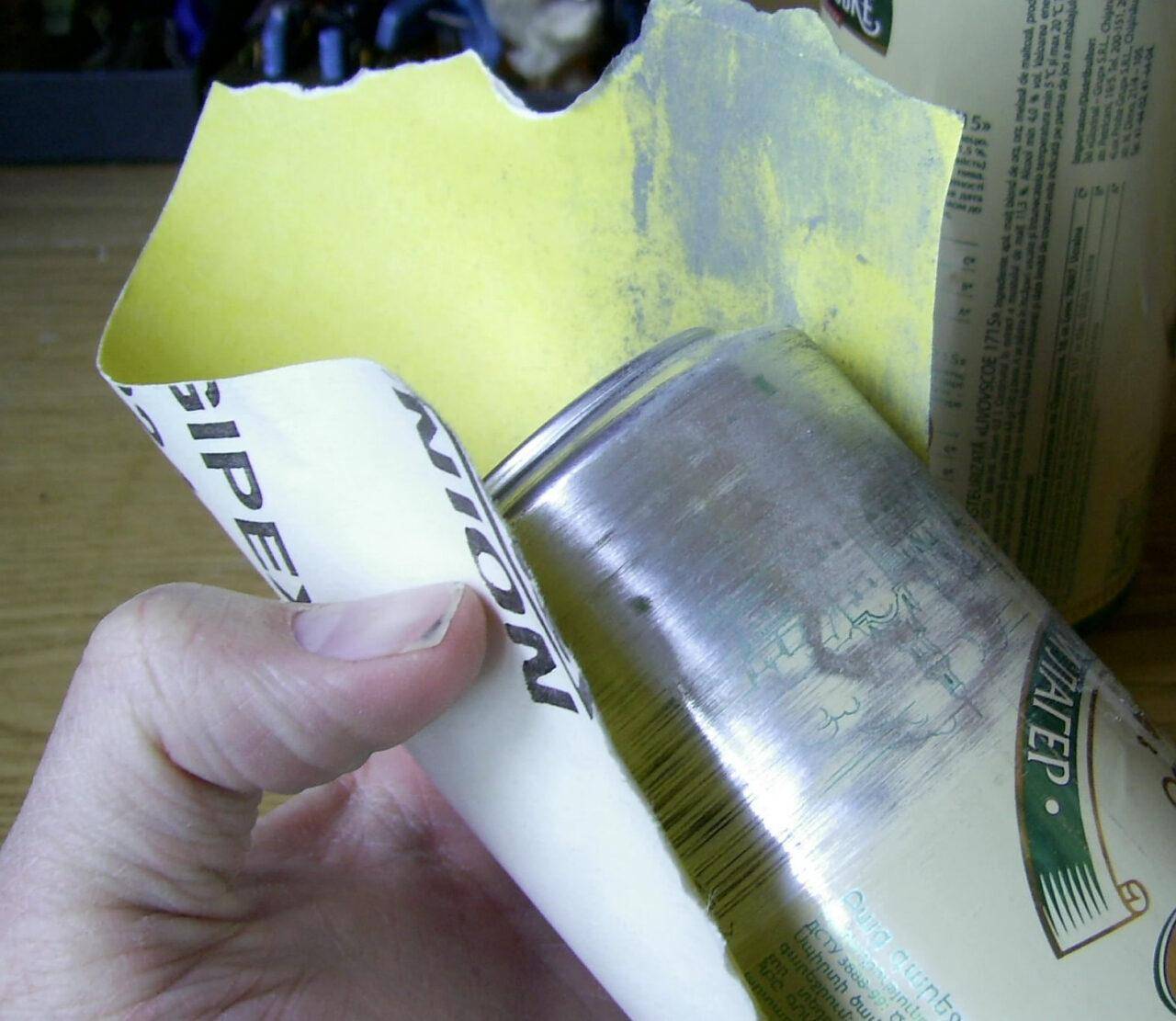

Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

В банках проделываются отверстия и вкручиваются в них саморезы.

На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.

На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.

Чтобы соорудить антенну из четырех банок, потребуется:

• взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;
• банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;

• лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
• посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.

Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.

Антенна из банок из-под пива

Эфирные антенные устройства можно создать из многих простых материалов, которые используются в домашнем обиходе, даже из обычных банок, в которых продают газированные напитки. Такой мини-приёмник не будет сильно мощным, но около 7 каналов вы сможете поймать, причём не только в ДМВ-диапазоне, но и в более длинном – МВ.

Есть одно важное условие: жестяные банки должны быть ровными, не ребристыми, чистыми и сухими. Суть такой конструкции очень проста: к кабелю нужно просто припаять 2 банки и расположить их по разные стороны на деревянной основе

Количество банок можно использовать разное, считается, что оптимально создавать 3 или 4 линии банок, так как 1-2 линии улавливают сигнал слабо, а более 5 линий трудно согласовать. Кроме банок, нужно подготовить следующие материалы:

• Около 5 метров обычного ТВ-кабеля с маркировкой «РК-75»;
• Деревянная или пластиковая конструкция-основа;
• Несколько саморезов, изолента, и паяльный аппарат.

Для начала нужно подготовить ТВ-кабель: отступите 10 см от края, сделайте неглубокий надрез и снимите верхний слой изоляции. Внутренний плетёный экран аккуратно скрутите в единый жгут. С этой же стороны кабеля удалите пластиковую изоляцию и оголите центральную жилу. На противоположный конец кабеля нужно подсоединить штекер.

Далее, нам нужно будет соединить коаксиальный кабель с банками. Для этого лучше использовать маленькие саморезы-блошки для гипсокартона: прикрутите к одной банке скрученную оплётку кабеля, а ко второй банке – медную жилу. Для лучшего контакта соединения можно пропаять.

Теперь следует закрепить банки на деревянной планке-основе. Это можно сделать при помощи обычного скотча, изоленты или клея-пистолета, использовать для этого можно даже обычную вешалку для одежды или любую ровную подручную конструкцию. Главное, чтобы металлические банки были одной формы, одного размера (объёма) и располагались строго на одной линии. Расстояние между жестяными элементами, как и место установки антенны, подбирается экспериментальным методом.

Улучшить конструкцию можно, создав решётку из нескольких линий с банками, а если есть такая возможность, то подключить и усилитель. Если самодельная антенна из пивных банок будет стоять на улице, то её элементы придётся спрятать в пластиковые бутылки большего размера.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
4. Несколько хомутов или металлических полос для закрепления труб на держателе.

5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

   Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.
