Подвесной потолок из алюминиевых реек

Фото в интерьере комнат

Варианты оформления интерьера различных помещений.

Кухня

Пластиковые, алюминиевые рейки или панели, выполненные под дерево, в комбинации с точечным освещением, делают кухню более уютной и современной. Деревянные конструкции являются наиболее предпочтительным вариантом, так как они отличаются высокой практичностью и экологичностью.

На фото пластиковый реечный потолок серого цвета на кухне.

Индивидуальный креативный дизайн реечных потолков прекрасно вписывается в любой интерьер кухни.

Ванная

Пластиковые и деревянные подвесные модели будут одинаково хорошо смотреться в ванной комнате. Однако самым оптимальным решением для этого помещения будут являться влагостойкие блестящие алюминиевые рейки, которые со временем не ржавеют, не окисляются и всегда будут иметь опрятный внешний вид.

На фото белый кубообразный реечный потолок в интерьере ванной.

Для небольшой ванной подойдут зеркальные и металлические панели, отлично отражающие свет и придающие пространству дополнительной высоты.

На фото ванная с белым реечным потолком с металлической полоской.

Туалет

Такие надежные, практичные конструкции имеют высокие декоративные качества и поэтому являются практически незаменимым элементом санузла.

Легкий и простой монтаж без лишних проблем, позволяет установить данные модели даже на балкон или лоджию.

Прихожая и коридор

Рейки играют, не только эстетическую роль, но и функциональную. Они считаются очень удобным, простым и внешне привлекательным оформлением прихожей или коридора.

Гостиная или зал

Выбор зависит от основного стилевого решения гостиной, это могут быть, как лаконичные одноуровневые конструкции в пастельных тонах, так и более сложные двухуровневые изделия.

Бассейн

Здесь будут уместны практичные металлические и алюминиевые рейки, прекрасно отражающие свет и гармонирующие с водой. Натуральные деревянные панели придадут бассейну эстетический вид.

Монтаж реечного потолка

Видео позволит упорядочить все написанное и провести установку самостоятельно. Первый этап – это разметка потолка. При помощи маркера нужно поставить метку на стене в том месте, где будет проходить новый потолок. При этом отступ от старого должен быть не менее пяти сантиметров. Если планируется монтаж встроенных светильников, то расстояние между потолками должно быть не меньше длины светильника. При помощи уровня нужно перенести метку по всему периметру стен, при этом шаг между точками не должен превышать один метр. Когда разметка готова, нужно соединить все точки одной линией.

После этого нужно замерить длину стен и отрезать угловой профиль. Его стандартный размер три метра. Режется профиль без труда ножницами по металлу. Профиль крепится при помощи дюбелей по полученной линии. Шаг между креплениями – шестьдесят сантиметров. В углах наружных профиль крепится под углом в сорок пять градусов, а на внутренних — встык. После того как весь профиль закреплен, нужно проверить уровнем его ровность.

Далее крепятся подвесы. Первый на расстоянии около тридцати сантиметров, последующие через каждый метр. Все подвесы должны быть расположены параллельно друг другу.

На подвесы крепятся траверсы (несущие шины). Между собой они должны быть расположены на расстоянии не более одного метра. Крепятся они на одном уровне с угловым профилем, при этом расстояние до него – один сантиметр, если шина не достает, то следует удлинить ее. Для этого две шины крепятся встык. Шины к подвесам крепятся при помощи шуруповерта

Очень важно, чтобы этот этап был выполнен правильно и все шины были закреплены на одном уровне. От этого зависит конечный вид потолка. По сути траверсы – это основа

Если где-то будет хотя бы мизерная погрешность, то потолок в итоге будет неровным

По сути траверсы – это основа. Если где-то будет хотя бы мизерная погрешность, то потолок в итоге будет неровным.

Теперь, когда основа готова можно переходить к крепежу реек. Сначала их нужно обрезать по длине помещения. Обрезать нужно на полсантиметра меньше, чем длина помещения. Рейка крепится в направляющую (угловой профиль), а дальше аккуратно по всей длине крепится на фиксаторы несущей шины. Во время монтажа можно регулировать высоту несущей шина. Если она крепится к старому потолку, то это делается путем завинчивания и отвинчивания болтов. Если висит на подвесах, то у них есть специальный регулятор.

Каждая последующая рейка крепится встык с предыдущей. Последняя рейка может быть шире оставшегося места. В таком случае ее нужно обрезать. Для этого при помощи линейки и карандаша проводится линия обреза. Потом по ней проводят ножом и аккуратно сгибают по полученной линии, пока она не сломается. Если рейка очень длинная, то лучше сделать продольные надрезы и отламывать небольшими кусками. Полученную панель крепят с помощью деревянных распорок или угловым профилем.

Финал всех работ – это плинтус. Он придаст картине общую завершенность и скроет зазоры между стеной и рейками. Если стены не очень ровные, то плинтус нужно взять широкий, такой плинтус визуально сглаживает неровности.

Монтаж алюминиевого потолка своими руками

Конструктивные особенности

Конструкция реечных потолков состоит из:

• траверсов (несущих шин), к которым крепятся панели;
• декоративного плинтуса – монтируется по периметру и скрывает зазоры между стенами и потолком, образовавшиеся после монтажа;
• подвесов в виде стальной проволоки, закрепляемой к базовому потолочному основанию;
• приборов освещения. Их лучше приобрести заранее, потому что до крепления в панелях придется вырезать отверстия под светильники.

Расчет материалов

Если цвет декоративного потолка выбран, останется посчитать количество материалов:

• для определения длины углового профиля замеряется периметр помещения. Полученную величину делят на стандартную длину планки (3 м);
• длина несущих шин определяется после того, как на потолок нанесена разметка. Замеряют длину параллельных линий от стены до стены, которые расчерчены с шагом 1 м, значения складывают. Делят цифру на 3 м;
• чтобы посчитать количество реек, площадь потолка разделите на площадь одной панели.

Установка каркаса

Монтаж реечного потолка начинается с подготовки помещения: выносят мебель, удаляют старую отделку, трещины и щели заделывают шпаклевкой, поверхность потолка грунтуют. Затем приступают к сборке каркасного основания:

1. маркером в углу комнаты отмечают уровень нового потолка. Расстояние между профилем и черновой поверхностью должно составлять не менее 5 см. Если планируется замаскировать конструкцией инженерные коммуникации или встроить массивные приборы освещения в реечный потолок, расстояние увеличивают;
2. отметку с помощью лазерного уровня переносят на другие углы помещения. Все точки соединяют ровной горизонтальной линией, которая очертит периметр комнаты;
3. по линии замеряют длины стен, и нарезают угловой профиль ножницами по металлу на куски нужных размеров. Стандартная длина планок – 3 метра;
4. профили крепят к поверхности стены на шурупы и дюбели таким образом, чтобы нижняя часть планки совпала с линией. Перед тем, как установить профиль, в стенах просверливают углубления через отверстия, сделанные в полках планок. Если профиль сплошной, в нем также высверливают отверстия под крепежи с шагом 50 см;
5. на внутренних углах профили крепят встык, наружных – подрезают под углом в 45°;
6. до установки подвесов на потолочной поверхности намечают точки крепления несущих шин. Для первой линии от стены отступают на 40 см, шаг между остальными стрингерами составляет 1 м. Подвесы к потолку крепятся таким образом, чтобы располагались в местах отверстий на траверсах;
7. стержни подвесов закрепляют к перекрытию на анкерные болты, предварительно просверлив в плитах отверстия. Регулируют ровность конструкции, выставляя подвесы на одном уровне;
8. стрингеры – это основа конструкции подвесного потолка из алюминиевых панелей, поэтому установка шин производится на одном уровне с угловым профилем и перпендикулярно декоративным панелям через каждый метр. К подвесам шины закрепляют на саморезы через специальные отверстия, которые расположены на стрингерах. Чем ровнее будет основание, тем ровнее получится потолок;
9. если шина по длине короче расстояния от стены до стены, стрингер удлиняют. Тогда подвес крепят на краю следующего траверса, а второй стыкуют с первым, прикручивают саморезами. Но от стены до края шины должно оставаться расстояние в 0,5 см, чтобы планки легче входили в угловой профиль.

Как крепить рейки

С планок снимают защитную пленку, нарезают панели на куски необходимой длины, чтобы рейка была короче расстояния между стенами на 0,8 мм. Не следует сразу нарезать все панели, поскольку нет помещений с идеальной геометрией. Поэтому замеры придется проводить по ходу работы.

Крепить панели для потолка начинают от стены, противоположной входу в комнату. Сначала одним концом панель заводят в угловой профиль, потом разворачивают и устанавливают второй конец. Чтобы пазы на несущих шинах не цеплялись, рейку оттягивают книзу. После того, как панель станет на свое место, раздастся характерный щелчок. Это значит, что шипы на панели зашли в паз направляющей и плотно защелкнулись.

По аналогии поступают с другими рейками. Последнюю панель подрезают по ширине, целой частью заводят в паз предыдущей, отрезанной – в угловой профиль.

Источник

Технология монтажа

Мы разобрались с тем, какие бывают реечные потолки и в чем их преимущества. Пора приступать непосредственно к их установке. Для этого процесса нам необходима инструкция по монтажу реечного потолка.

Основные элементы и комплектующие

Разберемся, как смонтировать реечный потолок, какие комплектующие необходимы помимо самих реек.

Подвесная система включает в себя следующие элементы:

1. несущая шина;
2. регулируемый подвес;
3. угловой профиль.

Несущую шину иначе называют траверсом, гребёнкой, стрингером. Это планка из оцинкованной стали. На шине имеются с пазы-фиксаторы  для установки непосредственно реек.

Шина несущая для реечного потолка.

Регулируемый подвес состоит из стержня, который крепится к основному потолку, и скобы, с помощью которой прикрепляется несущая шина.

Регулируемый подвес для реечного потолка.

Пристенный уголок необходим для закрытия щели между реечным потолком и стеной.

Пристенный уголок реечного подвесного потолка.

Инструменты

Для того, чтобы осуществить монтаж реечных потолков своими руками, вам потребуются такие инструменты:

1. маркер;
2. строительный уровень;
3. перфоратор;
4. линейка;
5. острый нож;
6. ножницы по металлу;
7. дрель;
8. рулетка;
9. дюбели;
10. саморезы;

Последовательность монтажа

Распишем по шагам весь процесс работы, и вы убедитесь, что монтаж своими руками реечных потолков не такая уж сложная задача. Главное, соблюдать технологию.

Определяемся, на какую высоту будем опускать потолок.

С помощью уровня и шнурки отбиваем горизонталь по периметру всего помещения

1. Замеряем длину нашей горизонтали по сделанной шнуркой отбивке и отрезаем куски углового профиля необходимой длины для первой стены.
2. Если в профиле не имеется отверстий для крепежа, то их необходимо просверлить дрелью со сверлом по металлу. Первое отверстие делаем на расстоянии 5 см от начала уголка, последующие – через 50-60 см.
3. Прикладываем профиль с просверленными отверстиями к стене по отбивочной линии и маркером проставляем на стене точки через просверленные отверстия.
4. Просверливаем в стене отверстия и вставляем в них дюбели.
5. Устанавливаем угловой профиль на саморезы, заворачивая их в приготовленные дюбели.
6. Повторяем процесс установки профиля для остальных стен.

1. Прикладываем к потолку несущую шину и отмечаем маркером два отверстия на расстоянии 30 – 40 см от начала шины и от конца. Остальные отверстия делаются через 1,2 м или меньше.
2. Точно такие операции повторите и с остальными несущими шинами.
3. Перфоратором просверливаем отверстия в отмеченных нами точках базового потолка, устанавливаем дюбели.

Универсальная схема монтажа реечного потолка.

1. Следующим шагом крепим несущие шины к потолочному перекрытию. Это делается с помощью подвесов, у которых имеется специальная скоба для закрепления шины.
2. Шины фиксируются параллельно друг другу, расстояние между ними не должно превышать 1200 мм.
3. Можно закрепить несущие шины прямо на базовый потолок, если расстояние небольшое. В этом случае шина монтируется к потолку с помощью саморезов. Расстояние между ранее установленным угловым профилем и устанавливаемой несущей шиной должно быть 1 см.
4. Отмеряем необходимую нам для монтажа длину панели. Длина реек будет равна отрезку между стенами минус 0,3-0,5 см.
5. Укладываем на угловой профиль реечную панель. Заносим её слегка по диагонали, затем выпрямляем очень аккуратно и защёлкиваем при помощи  фиксаторов шины.
6. Аналогично монтируем  вторую рейку.
7. Третью рейку устанавливаем в другом конце собираемого потолка, приблизительно во второй ряд фиксаторов.
8. Проверяем плоскость с помощью уровня. Если необходимо, то корректируем высоты шин при помощи саморезов или регулируемых подвесов.
9. Далее продолжаем монтаж алюминиевого реечного потолка, устанавливая последовательно остальные рейки.

Вариант установки реечного потолка..

1. Если крайняя рейка не годится по ширине, то её надо обрезать. Отмечаем нужное расстояние по всей длине панели, острым ножом по металлической линейке проводим достаточно глубокую линию. Далее начинаем сгибать и разгибать рейку до тех пор, пока она не отломится.

Обрезка крайней рейки подвесного потолка.

Надрезка лишней части панели поперечно ножницами.

1. Устанавливаем на своё место подрезанную панель и зажимаем  с помощью небольших кусочков деревянного бруска или углового профиля.
2. Необходимо помнить, что монтаж алюминиевых реечных потолков открытого типа завершается установкой специального профиля-раскладки,который закрывает щель между панелями.

Реечные потолки с декоративной раскладкой.

Монтаж основного каркаса

Для сооружения основного каркаса используются:

• траверсы (шины-стрингеры) — в том случае, если потолок будет отделан рейками;
• профиль типа ПП 60×27 мм или профиль CD – для потолка из пластиковой вагонки и гипсокартонного потолка;
• L-профиль — для кассетных потолков.

Условные обозначения металлического профиля

Сборка основного каркаса проходит в пять этапов.

Шаг 1. Сделайте на стенах в точках, где должны располагаться профили или стрингеры, отметки. Первую можно расположить на расстоянии в 30 см, а все последующие — с шагом в 1 метр. Если предполагается использовать тяжелый отделочный материал, такой, как металлические кассеты, расстояние должно быть меньшим — порядка 0,5 м.

Шаг 2. Разметьте потолок с помощью малярного шнура и закрепите на нем подвесы.

Схема крепления подвеса для монтажа гипсокартонного потолка

Чтобы сделать это, закрутите в нужных местах шурупы так, чтобы они торчали приблизительно на 0,5 см, и обмотайте шнур сначала вокруг профиля на уровне, на котором расположена крайняя отметка, затем пропустите его вокруг шурупа, а после этого — снова вокруг профиля и следующего шурупа.

Металлический подвес с шумоизоляцией

Шаг 3. Следующим шагом должен быть монтаж подвесов на основной потолок. Привинтите к потолку сегменты металлического профиля, которые будут играть роль шарнирных соединений, а затем вденьте в них крючки подвесов.

Шаг 4. Закрепите профили или стрингеры на подвесах. Также профили основного каркаса надо скрепить со стартовым, исключение составляет только реечный и кассетный потолки — в этом случае соединять их в единую конструкцию необязательно.

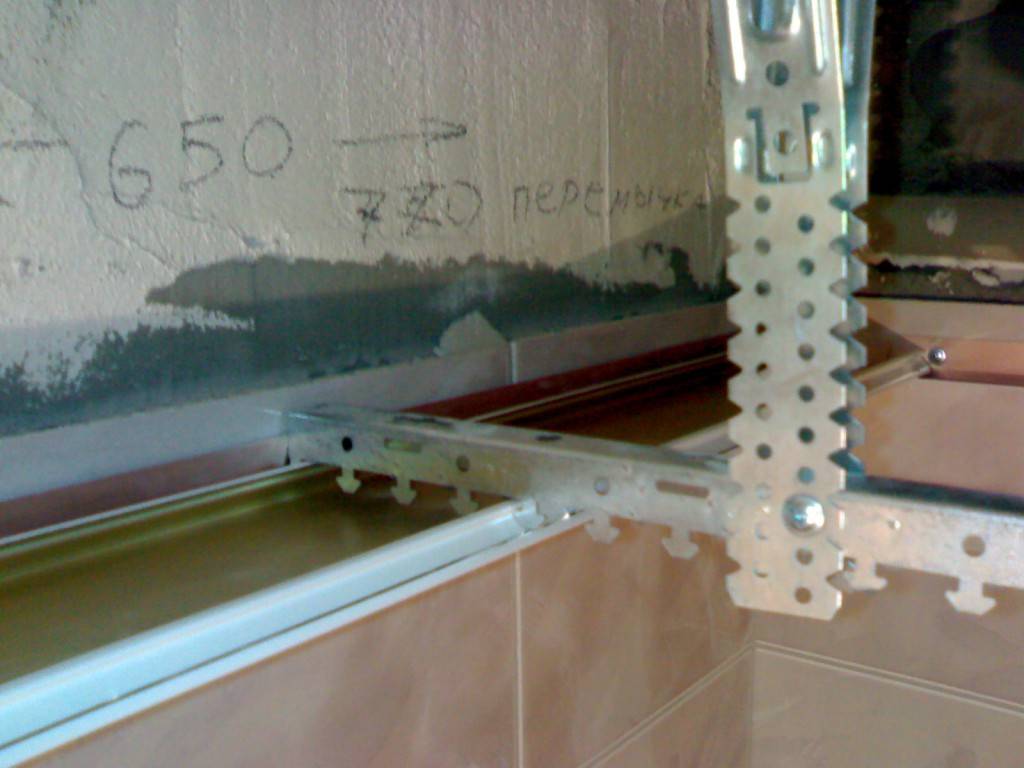

Наглядный пример узла конструкции реечного потолка

Шаг 5. Отрегулируйте длину подвесов так, чтобы все профили или стрингеры были расположены на одном уровне. Если вы хотите получить ровный потолок, к этому шагу нужно подходить очень внимательно. Для этого надо использовать монтажную нитку, закрепив несколько ее рядов в 1-2 мм ниже уровня основного каркаса. Если один из профилей или стрингеров соприкасается с ниткой, нужно провести тщательную регулировку подвеса или подвесов, на которых он держится.

Сборка основного каркаса

Короткий профиль можно нарастить, используя вставные соединительные элементы: концы двух профилей вставляются в такой элемент, а затем монтируются с помощью саморезов.

Технология установки реечного потолка: тонкости и нюансы монтажа своими руками

Установить реечный подвесной потолок в ванную достаточно просто. Главное – следовать определенной последовательности и наработанным специалистами рекомендациям, которые можно прочитать ниже и посмотреть видео по установке реечного потолка.

В целом, весь монтаж такой потолочной системы можно разделить на несколько этапов.

1. Разметка. Ее выполнять лучше в полном объеме. На этом этапе работ предстоит сделать две вещи – отметить периметр потолка на стенах и места установки подвесов. Наиболее сложным является периметр – он размечается с помощью гидравлического или лазерного уровня. С помощью уровня в каждом из углов помещения устанавливаются отметки, которые впоследствии соединяются линией посредством отбивочной нити. Что касается мест установки подвесов, то для них придется начертить на потолке сетку с ячейкой 1200 на 1200мм. Следует учесть, что первые от стен линии этой сетки должны располагаться на расстоянии 400мм. В местах пересечения линий устанавливаются подвесы. Но это уже следующий этап работ.
2. Установка пристенного уголка. Здесь тонкостей нет – берем уголок, подрезаем его в нужный размер и крепим к стене по заранее отмеченным линиям с помощью саморезов или дюбелей. Стыковать профиль в углах помещения лучше под 45˚.

3. Установка подвесов. Крепятся они к потолку с помощью дюбелей – прямиком через петлю одной из спиц. Чтобы впоследствии монтаж траверс проходил легко, подвесы нужно отрегулировать так, чтобы их крюки находились выше уровня пристенного профиля.

4. Установка стрингеров. На мой взгляд, это самый простой этап работ, в котором имеется один небольшой нюанс – траверсу нужно подрезать так, чтобы между ее краями и стенами оставался небольшой зазор, не превышающий 5мм. Зазор должен быть с двух сторон. Что касается крепления к подвесам, то для этого в их конструкции предусмотрены специальные отверстия, с помощью которых они и подвешиваются к крюкам подвесам.
5. Регулировка траверс. Здесь также не должно возникнуть вопросов – сжимая пружины всех подвесов по очереди и опуская или поднимая стингеры, добиваемся того, чтобы они были приподняты над пристенным уголком примерно на 10мм. Более точная регулировка стрингеров осуществляется в процессе монтажа реек.
6. Установка реек. Все, что здесь нужно сделать, так это обеспечить деформационный шов вдоль стен. Рейка подрезается, укладывается обеими концами на уголок и просто нащелкивается на траверсу. Самая главная трудность в процессе установки реек заключается в монтаже последней полосы – придется повозиться, чтобы заправить ее в профиль. Ах да, забыл про окончательное выравнивание потолка – доходя до очередного ряда быстроподвесов, сжимаем их пружины и укладываем реечный потолок на пристенный профиль.

Вот и все, именно так производится монтаж реечного потолка в ванной. Как видите, все просто. Главное – изучить его конструкцию и последовательность работ.

Монтаж реечного потолка для ванной фото

Ну и в заключение темы, как установить реечный потолок в ванной комнате, хотелось бы сказать несколько слов о светильниках – сами понимаете, без их установки не обойтись. Можно использовать практически все известные осветительные приборы – подойдут и точечные светильники, и споты, и осветительные приборы, называемые в народе «таблетки», и даже люстры, если позволяет высота ванной комнаты. Технология и последовательность монтажа реечного потолка может изменяться в зависимости от используемых осветительных приборов – например, установку точечных светильников придется совмещать с креплением реек. А вот споты или люстру можно повесить и потом, главное, вовремя вывести наружу электрический провод.

Пошаговый пример монтажа алюминиевого реечного потолка закрытого типа

Шаг 1. Запасаемся инструментами

Для выполнения работ нам понадобятся лазерный или водяной уровень, чтобы корректно нанести разметку, болгарка либо ножовка по металлу для резки комплектующих под заданные параметры, перфоратор.

Шаг 2. Нанесение разметки

Разметка под будущий реечный потолок состоит из базовой линии – по ней определяется положение его по отношению к потолочному перекрытию; линий, по которым будет установлен крепеж; линий по периметру помещения для крепления пристенного уголка.

Начнём с линии под уголок. По периметру помещения отмечаем точки горизонтальной плоскости, далее соединяем их с помощью карандаша и линейки. Линия готова.

Шаг 3. Крепление пристенного уголка

При помощи болгарки отрезаем пристенный уголок на необходимую длину (длина стен помещения). Шаг крепления уголка к стене составит 30-40 см. С учётом шага в уголке высверлим нужное количество отверстий, после приложим его к стене и отметим точки сверления для дюбелей.

После подготовки отверстий производим крепление пристенного уголка к стене вдоль всего периметра помещения.

Шаг 4. Крепление универсальных подвесов

Установка реечного алюминиевого потолка невозможна без крепления подвесов, на которые впоследствии будет навешена шина, несущая алюминиевые рейки.

Разметку для подвесов осуществляют следующим образом: первый и последний ряд подвесов укрепляют на расстоянии 400 мм от стены. Остальные располагаются на расстоянии 1200 мм друг от друга.

После того, как разметка нанесена, и подвесы укреплены, можно крепить несущую шину.

Шаг 5. Крепление стрингера

К установленным подвесам крепим стингер (несущую шину). Это несложно. На подвесах имеются крючки, а в универсальной шине – отверстия для них. Универсальная несущая шина, вероятнее всего, также имеет размер несколько больше необходимого и перед креплением на подвесы нуждается в обрезке.

Установленный таким образом стингер стыкуем с торцевым профилем (пристенным уголком).

Шаг 6. Собираем потолок

Алюминиевые панели с помощью ножниц по металлу обрезаем до нужных размеров и укрепляем на шину.

В шине имеются высеченные пазы, каждая алюминиевая рейка крепится к ней путём защёлкивания до характерного звука.

Краями рейка должна лечь на полочку пристенного уголка. С какой стороны вы начнёте это делать, значения не имеет, поступайте, как вам удобнее.

Шаг 7. Установка межреечных вставок

Мы делаем монтаж алюминиевого реечного потолка закрытого типа. Поэтому в промежутках между основными панелями будут расположены межреечные вставки. Они также обрезаются до нужных размеров и вставляются в промежуток между панелями до характерного щелчка.

Шаг 9. Оставшиеся работы. Устанавливаем свет

Если планировалась установка встроенных источников света, самое время заняться этим сейчас.

Мы пошагово рассмотрели самостоятельный монтаж и установку реечного алюминиевого потолка. Получить дополнительную информацию по самостоятельному монтажу реечных потолков можно здесь

Можно отметить также, что монтаж реечных потолков из алюминия открытого типа, а так же других разновидностей, не сильно отличается от рассмотренного в сторону усложнения.

Из чего состоит

Устройство реечных алюминиевых потолков включает в себя следующие элементы:

1. Стрингеры (другое название – траверсы или гребенки). Данные элементы выполняют функцию несущих, к которым крепятся основные рейки. Стрингеры представляют собой профили, в верхней части которых имеются зубья для крепления подвесов. Для изготовления стрингеров может использоваться алюминий или оцинкованная сталь.
2. Реечные панели. Эти элементы изготавливаются холодной прессовкой из тонкого алюминия. Благодаря особой форме сечения достигается высокая прочность панели – даже под нагрузкой она не гнется. Алюминиевые рейки всегда покрываются специальной краской или лаком – наличие качественного покрытия защищает изделие от внешних повреждений. Стандартная ширина полос – 10-20 см. Подбирать конкретную величину нужно в зависимости от особенностей помещения и планируемого дизайна. Также в продаже можно встретить рейки изогнутой формы.
3. Регулируемые подвесы. Данные детали предназначены для монтажа стрингеров и их вертикального выравнивания, за счет чего удается создать гладкую горизонтальную поверхность. Конструкция подвеса включает в себя стержень и скобу. Первый крепится к потолку, а вторая позволяет зафиксировать стрингеры.
4. Межреечные вставки. Эти детали представляют собой узенькие панели, изготовленные из алюминия. Их используют для скрытия зазоров между основными панелями при обустройстве открытого реечного потолка.
5. Угловой профиль. Такие элементы являются декоративными и предназначены для маскировки стыков потолка и стен.

Чтобы в процессе монтажа потолка из алюминия не было ошибок, рекомендуется подбирать отдельные элементы от одного производителя. Если же это условие было выполнено, то в результате получится качественная конструкция, которая, ко всему прочему, очень легко демонтируется для обслуживания скрытых за ней коммуникаций.
